【SPILL 教室】Step-by-Step 輕鬆上手:Onkyo AV 擴音機自動音場校正全攻略

2019年12月23日

相信有不少朋友都想喺屋企裝返套 AV Amp 加喇叭,睇戲煲劇的時候可以享受到更「正」的聲效,不過入門用家有時比較頭痛就係點樣調校先至好聲。因為同樣的一套器材,設定得好同唔好,表現可以相差好遠。除了用收音咪做自動音場校正之外,事前準備同事後的微調都相當重要。今次就以 Onkyo 的 TX-NR696 為例,同大家 step-by-step 詳細咁分享一下由最初設定到最後完成的各個步驟同設定,等入門用家都可以輕鬆上手,設定好屋企的環繞聲效。

今次以 Onkyo 的 TX-NR696 為例,同大家 step-by-step 詳細咁分享一下由最初設定到最後完成的各個步驟及設定,等入門用家都可以輕鬆上手,設定好屋企的環繞聲效。

〈事前準備〉

駁線、熱身、執環境


要做好音效調校,事前的準備功夫都好重要,下面幾項就是基本的準備措施,其實也是為了後面用收音咪做好準確的自動音場調校而做的準備:

正確接駁喇叭及擴音機

第一步當然就是要做好基本的接駁,將電源、喇叭、HDMI 線駁好,電視有擴音機的畫面輸出,然後先可以睇住畫面,進入擴音機選單來做調校同設定。前置、中置等喇叭駁返擴音機背前置、中置等的相應輸出,紅、黑線插返相應插頭。

今次以 Onkyo 的 TX-NR696 為例,同大家 step-by-step 詳細咁分享一下由最初設定到最後完成的各個步驟及設定,等入門用家都可以輕鬆上手,設定好屋企的環繞聲效。

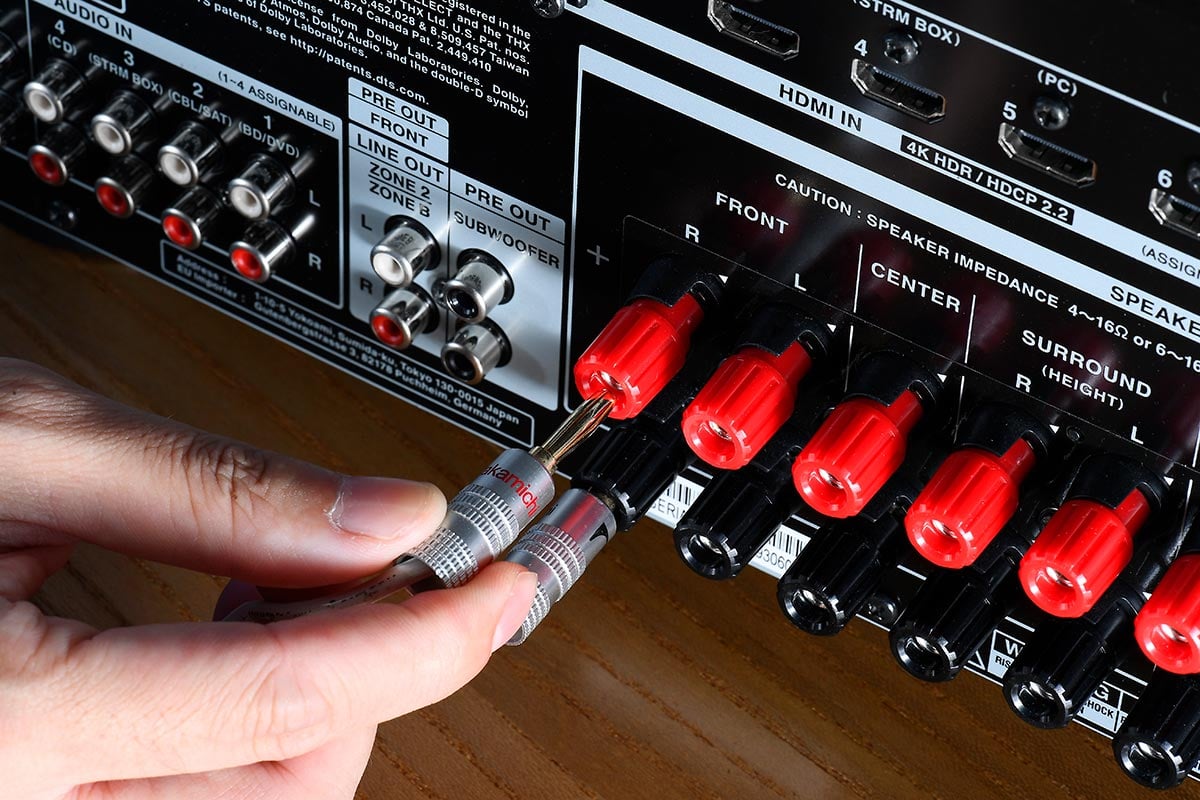

跟返喇叭端子同線材上面的紅、黑指示對應接駁就可以,當然也需要接駁對應的聲道,後面的聲效調節步驟可以進一步檢查是否連接正確。

選擇適當的喇叭配置設定

進入「設定」(Setup)選單中的喇叭(Speaker)→ 配置(Configuration)選項,選擇要使用的喇叭佈局(Layout)。以比較常見的「5.1.2」為例,第一個數字「5」為主層喇叭數量,第二個數字「1」為超低音喇叭數量,第三個數字「2」則是高空喇叭數量。「阻抗」(Impedance)可根據喇叭規格設定,如果全部喇叭均為「4ohms」就可選「4ohms」,而若果喇叭阻抗不統一,則建議選擇「6ohms or above」。之後可以檢視「Level」選項,以確定所有喇叭包括超低音喇叭是否跟返對應的聲道正確接駁、聲音是否正常輸出。

今次以 Onkyo 的 TX-NR696 為例,同大家 step-by-step 詳細咁分享一下由最初設定到最後完成的各個步驟及設定,等入門用家都可以輕鬆上手,設定好屋企的環繞聲效。

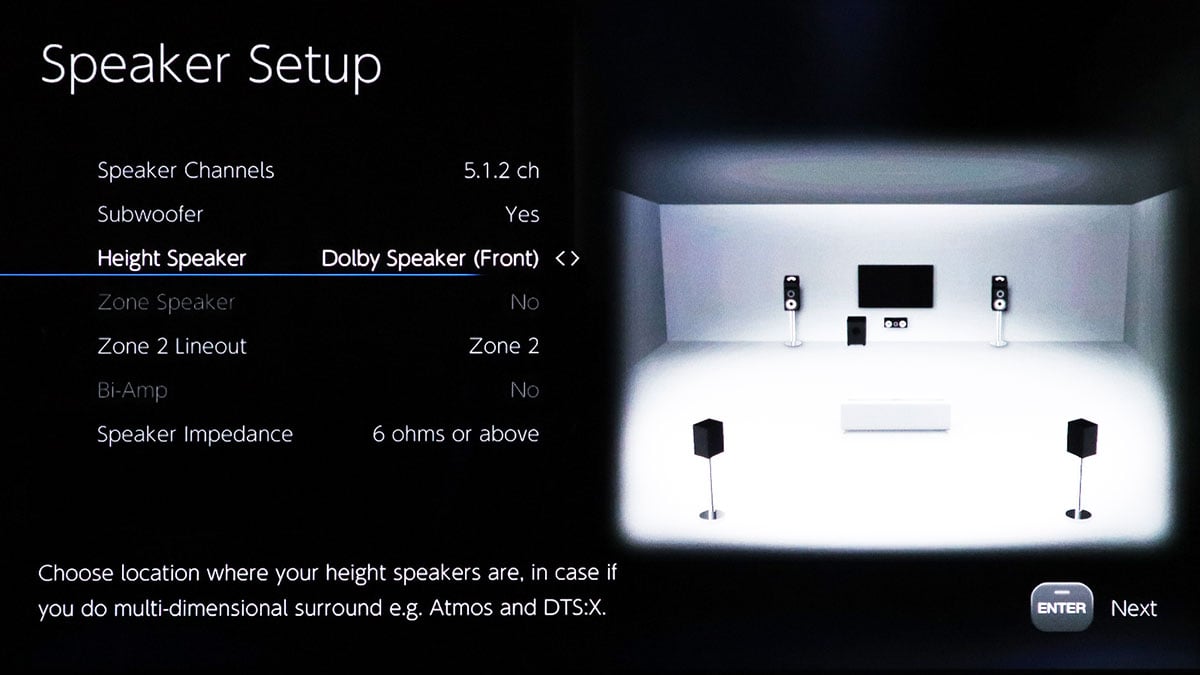

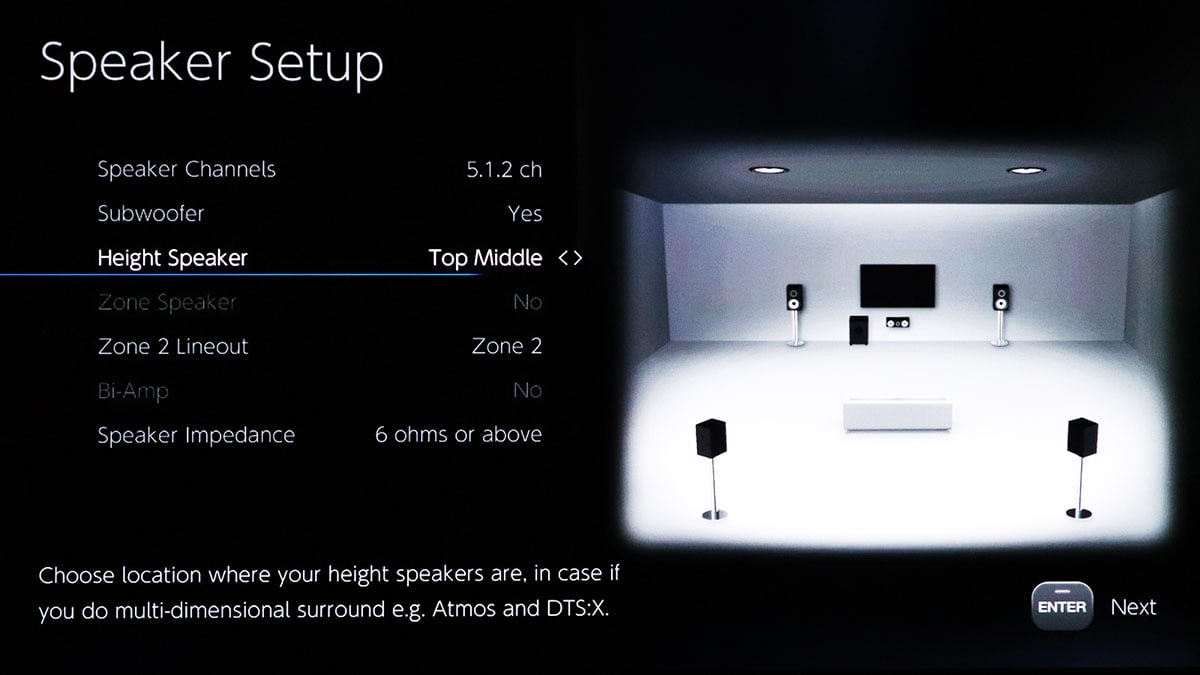

在 Speaker Setup 頁面可以相當自由地設置喇叭佈局,包括 2.1.2、3.1.2 等等,Height Speaker 也可以根據擺位來選擇位置。
今次以 Onkyo 的 TX-NR696 為例,同大家 step-by-step 詳細咁分享一下由最初設定到最後完成的各個步驟及設定,等入門用家都可以輕鬆上手,設定好屋企的環繞聲效。
如果是採用反射式天花喇叭的話,可以揀返 Dolby Speaker,同樣可以根據擺位選擇是置於前面還是後面,基本上可以對應到絕大部分用家的喇叭佈局。
今次以 Onkyo 的 TX-NR696 為例,同大家 step-by-step 詳細咁分享一下由最初設定到最後完成的各個步驟及設定,等入門用家都可以輕鬆上手,設定好屋企的環繞聲效。

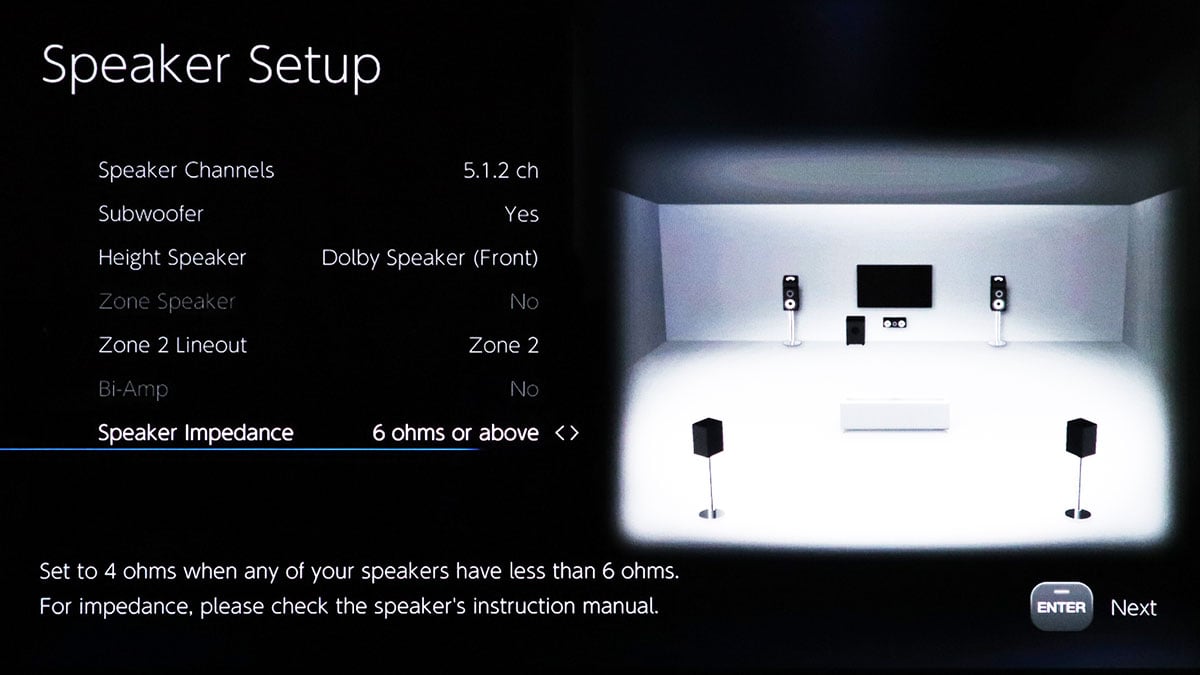

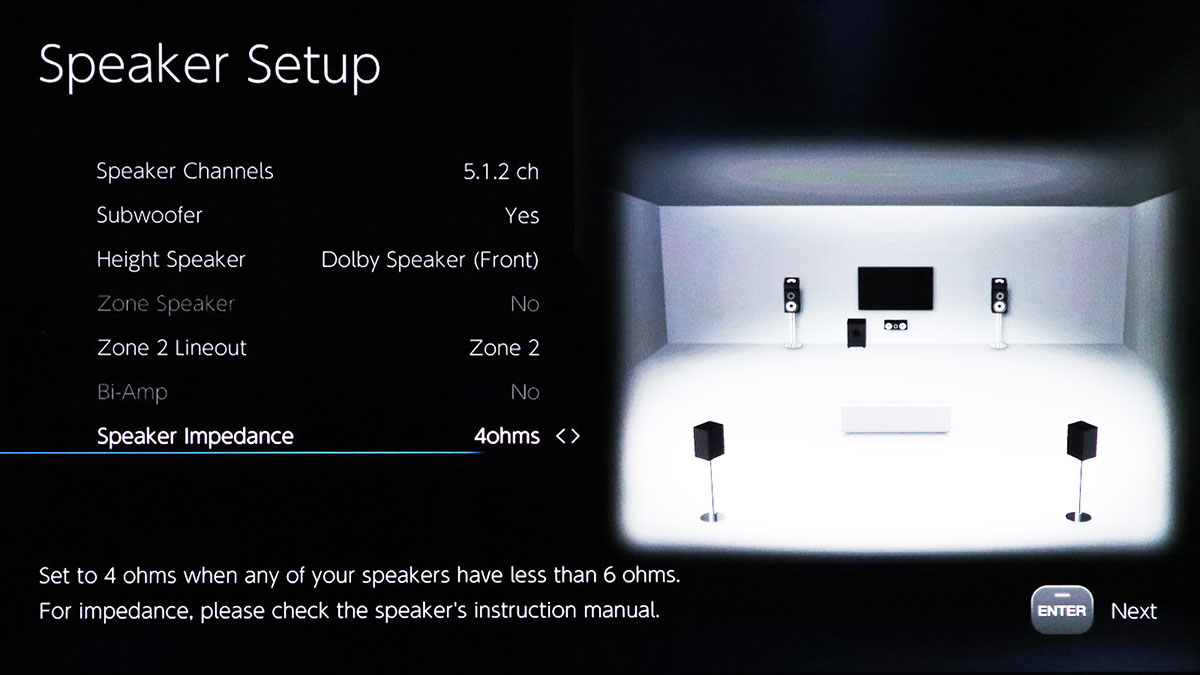

如果全部環繞、天花喇叭均是 4 ohms 阻抗就可以揀返 Speaker Impedance 4ohms。
今次以 Onkyo 的 TX-NR696 為例,同大家 step-by-step 詳細咁分享一下由最初設定到最後完成的各個步驟及設定,等入門用家都可以輕鬆上手,設定好屋企的環繞聲效。
如果喇叭阻抗不統一,部分係 6 ohms 或者 8 ohms 的話,就建議選擇「6ohms or above」。

安靜的時間及環境

安靜的環境會令收音咪度聲更準確,家居最常見的噪音來源如冷氣機、抽氣扇等記得要關閉。日頭街外可能車聲人聲較多,可以等夜晚關起門窗再進行調聲。


將影音空間保持在睇戲時的「狀態」

如果睇戲時會開房門,咁度聲的時候亦都應該打開房門,將度聲時影音空間(房或廳)的狀態保持到同睇戲時一樣,咁校正出來的結果先有意思。


讓器材「熱身」半小時

最後校機前可以先睇吓戲、開吓聲,等擴音機、喇叭 run-in 一下再進行度聲,半小時左右就可以,讓器材在已經熱身的較佳狀態下調聲。



超低音喇叭事前設定

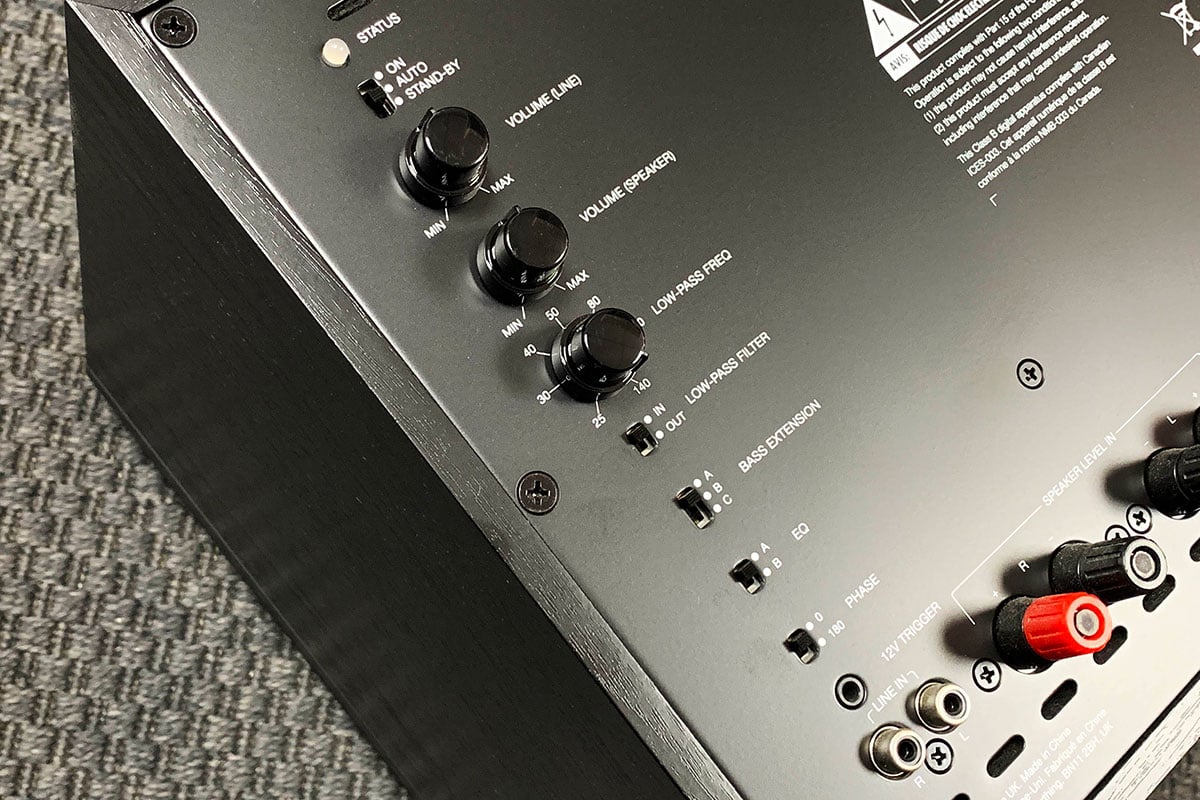

因為家庭影院使用之超低音一般為主動式設計,亦即內置擴音線路,其他環繞聲喇叭由擴音機驅動,所以在擴音機就可以設定好,唯獨超低音喇叭需要額外的設定。事前可將超低音「音量」(Volume)調校至約一半水平,「分頻點」(Crossover)則建議設定至最高或「直通」(bypass),至於「相位」(Phase)就可先設定為「0」,就完成了超低音喇叭的基本設置。



〈自動校正 Step-by-Step〉

跟足指示及保持安靜

新一代 AV 擴音機的自動音場校正已經設計到好方便,基本上開機、插好收音咪,就識自動進入收音、校正的程序。收音咪擺位比較緊要,要置於平時睇戲的聆聽位置,大概人耳水平的高度。設定的過程都會有清晰的指示,基本上只要需要輸入 / 確認環繞聲系統的配置和喇叭佈局,例如 5.1、7.1.2 等,天花喇叭 / Dolby 喇叭擺位等就可以,記住量度的過程要保持「靜音」。

今次以 Onkyo 的 TX-NR696 為例,同大家 step-by-step 詳細咁分享一下由最初設定到最後完成的各個步驟及設定,等入門用家都可以輕鬆上手,設定好屋企的環繞聲效。

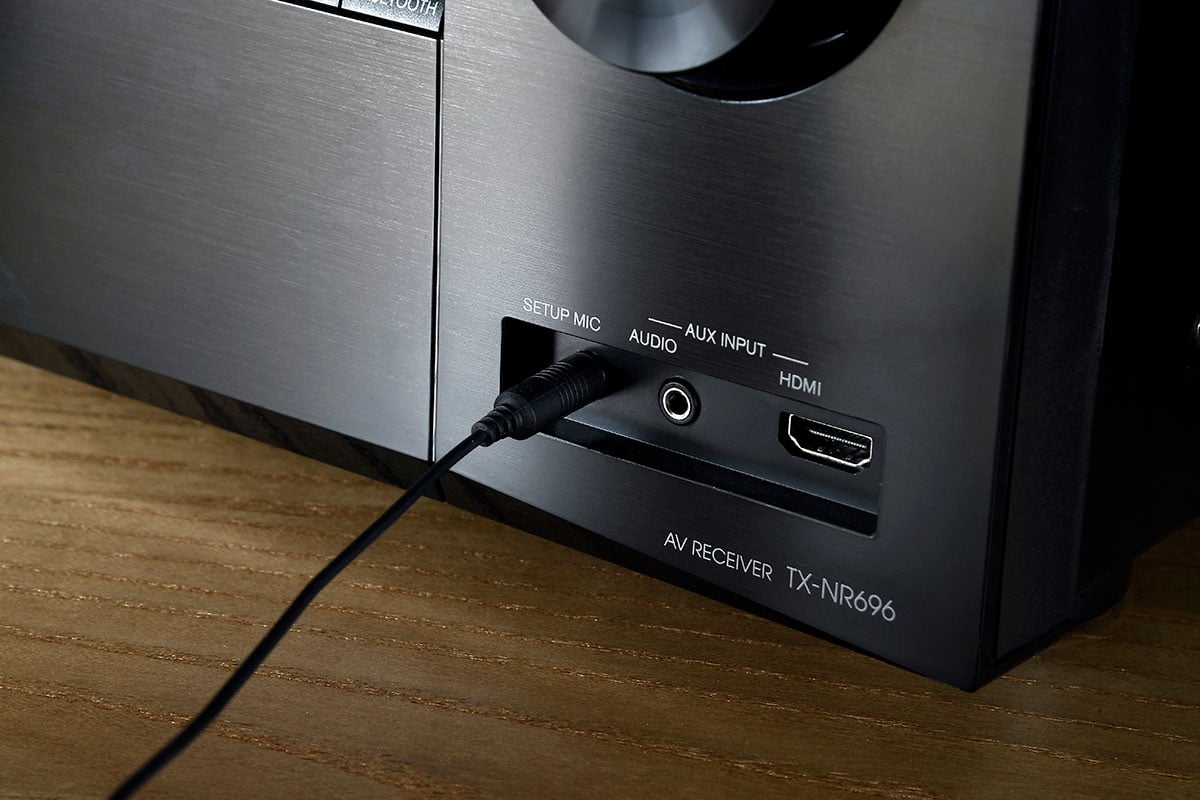

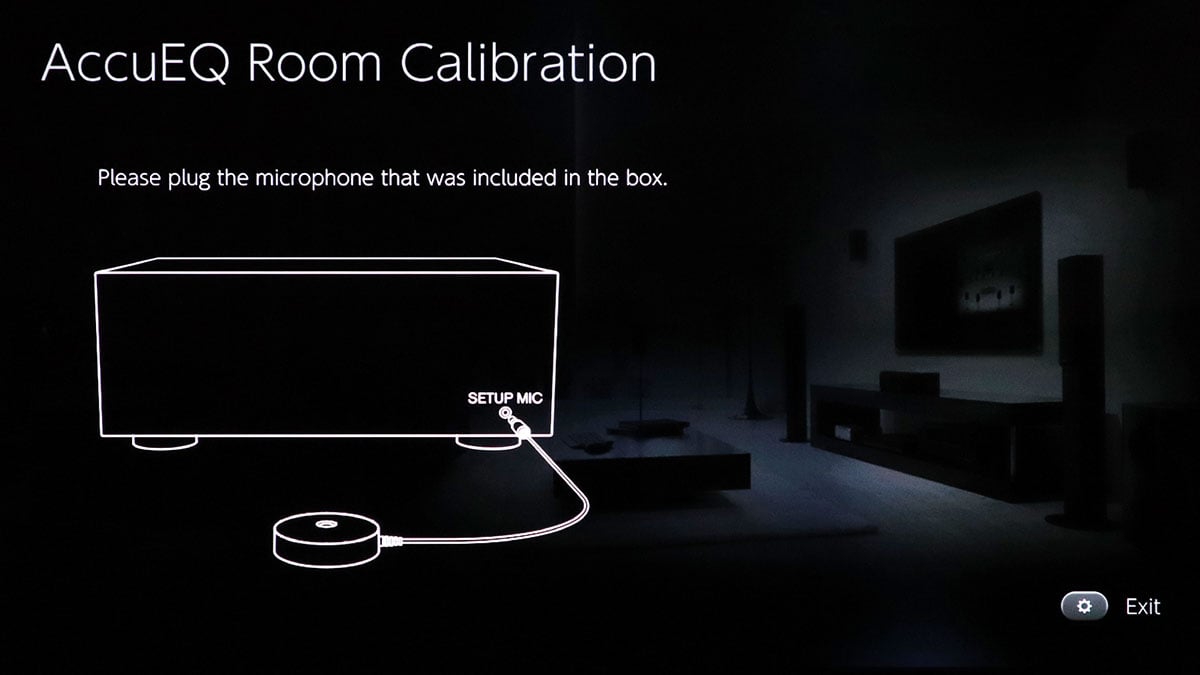

新一代 AV 擴音機基本上插入收音咪,就會自動叫出音場校正程序。
今次以 Onkyo 的 TX-NR696 為例,同大家 step-by-step 詳細咁分享一下由最初設定到最後完成的各個步驟及設定,等入門用家都可以輕鬆上手,設定好屋企的環繞聲效。
用家也可以在 Initial Setup 等選項叫出 AccuEQ 校正程序,會有指示在過程中插入收音咪。
今次以 Onkyo 的 TX-NR696 為例,同大家 step-by-step 詳細咁分享一下由最初設定到最後完成的各個步驟及設定,等入門用家都可以輕鬆上手,設定好屋企的環繞聲效。
確認開始校正之後,也會確認一次喇叭佈局,大家也可以在這個時候才進行喇叭配置的設定。
今次以 Onkyo 的 TX-NR696 為例,同大家 step-by-step 詳細咁分享一下由最初設定到最後完成的各個步驟及設定,等入門用家都可以輕鬆上手,設定好屋企的環繞聲效。

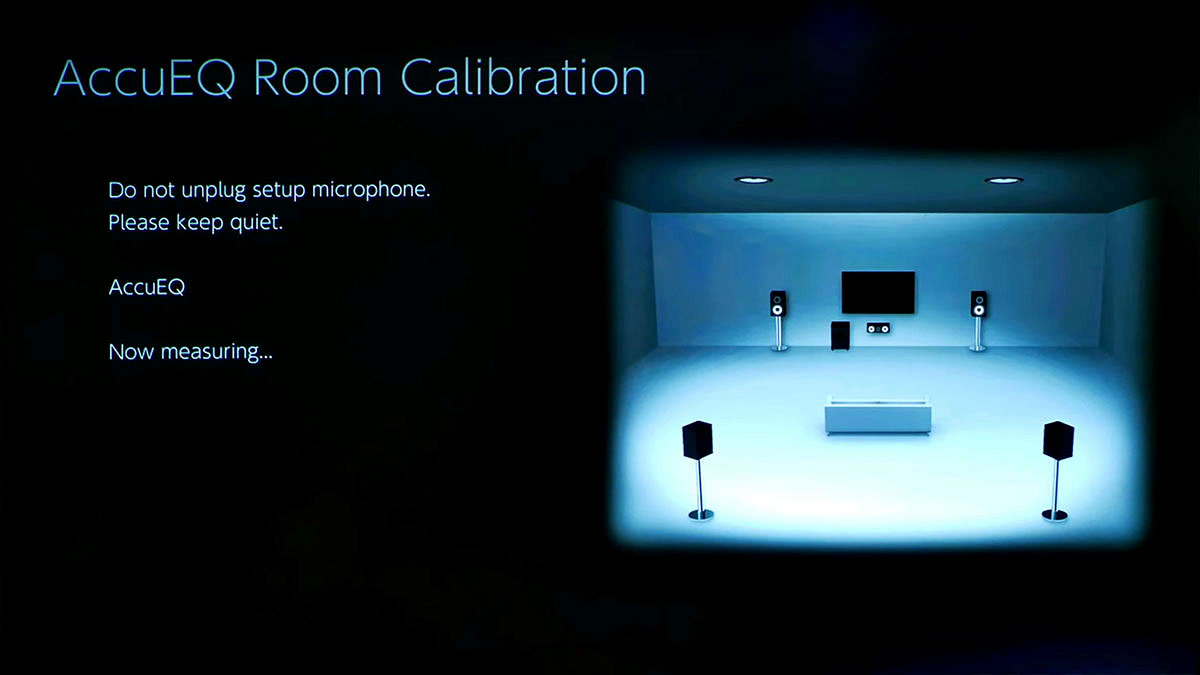

自動校正的過程中擴音機會先播放一些測試聲看看超低音和環繞喇叭是否有連接,然後就正式開始測量,過程大約 5 至 10 分鐘,中途記得保持安靜。
今次以 Onkyo 的 TX-NR696 為例,同大家 step-by-step 詳細咁分享一下由最初設定到最後完成的各個步驟及設定,等入門用家都可以輕鬆上手,設定好屋企的環繞聲效。

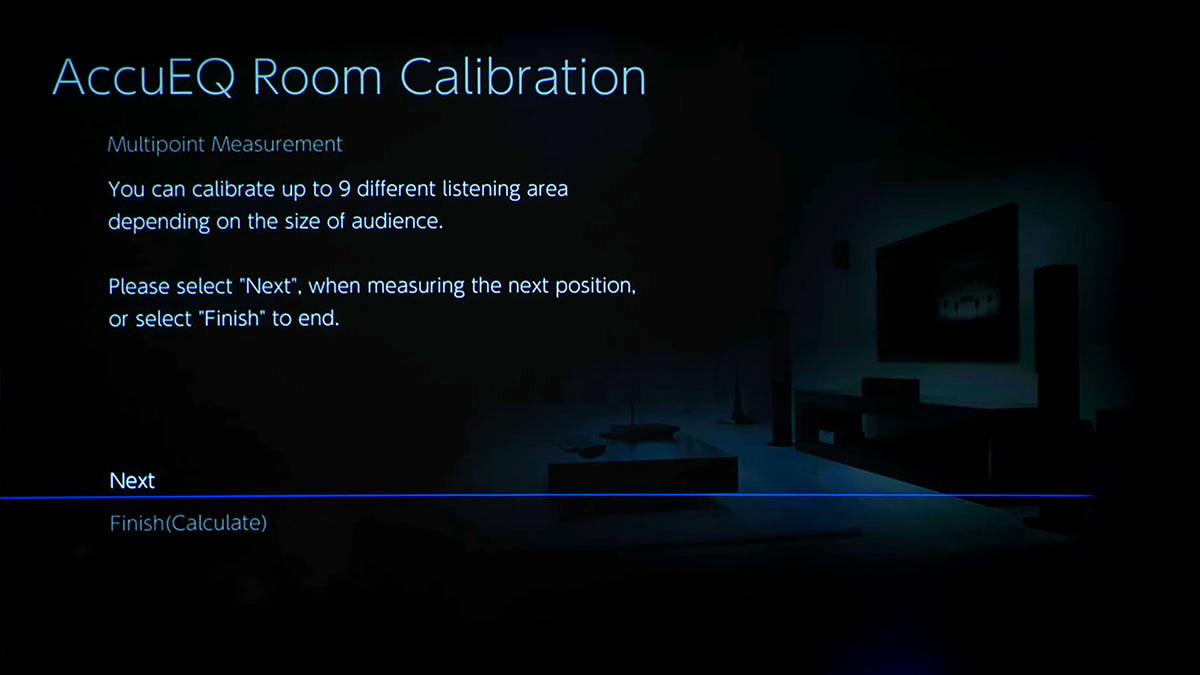

完成一次測量之後,用家還可以選擇在其他位置作測量,不過建議「1 個起、3 個止」,如果要遷就太多位置的話反而有損音效表現。



收音咪擺放要點

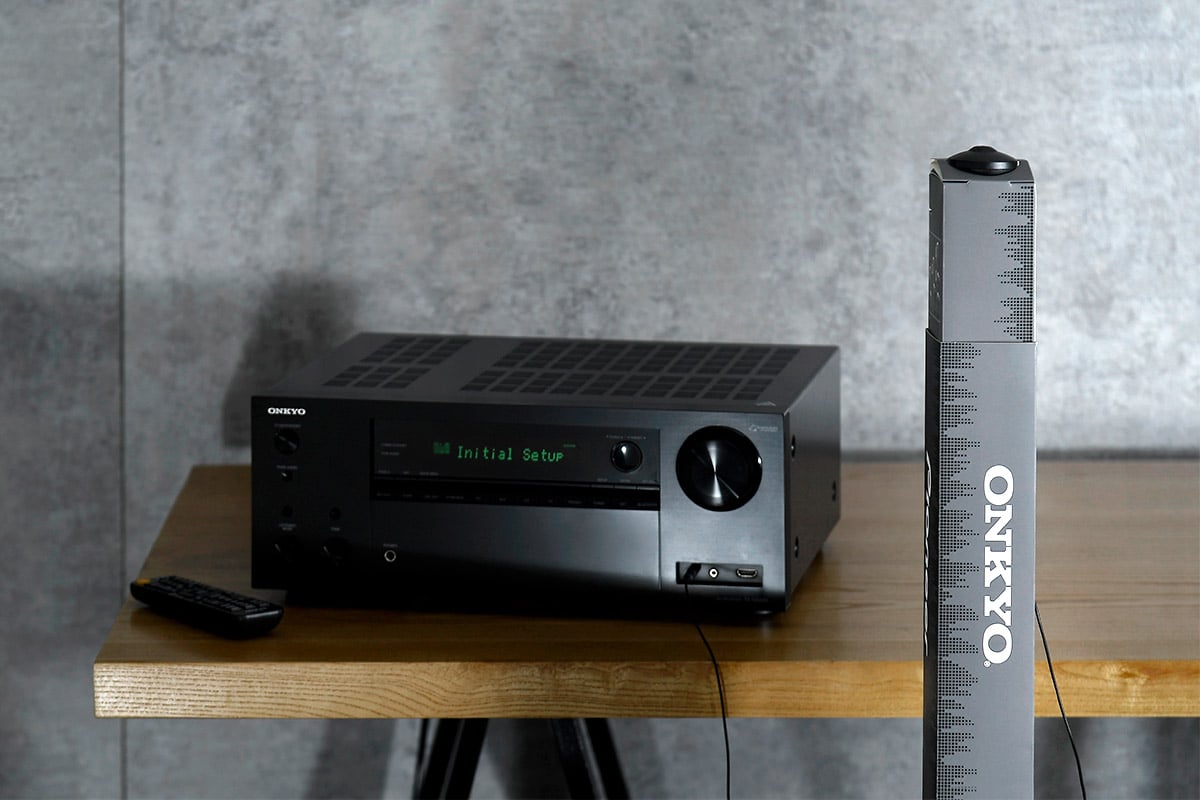

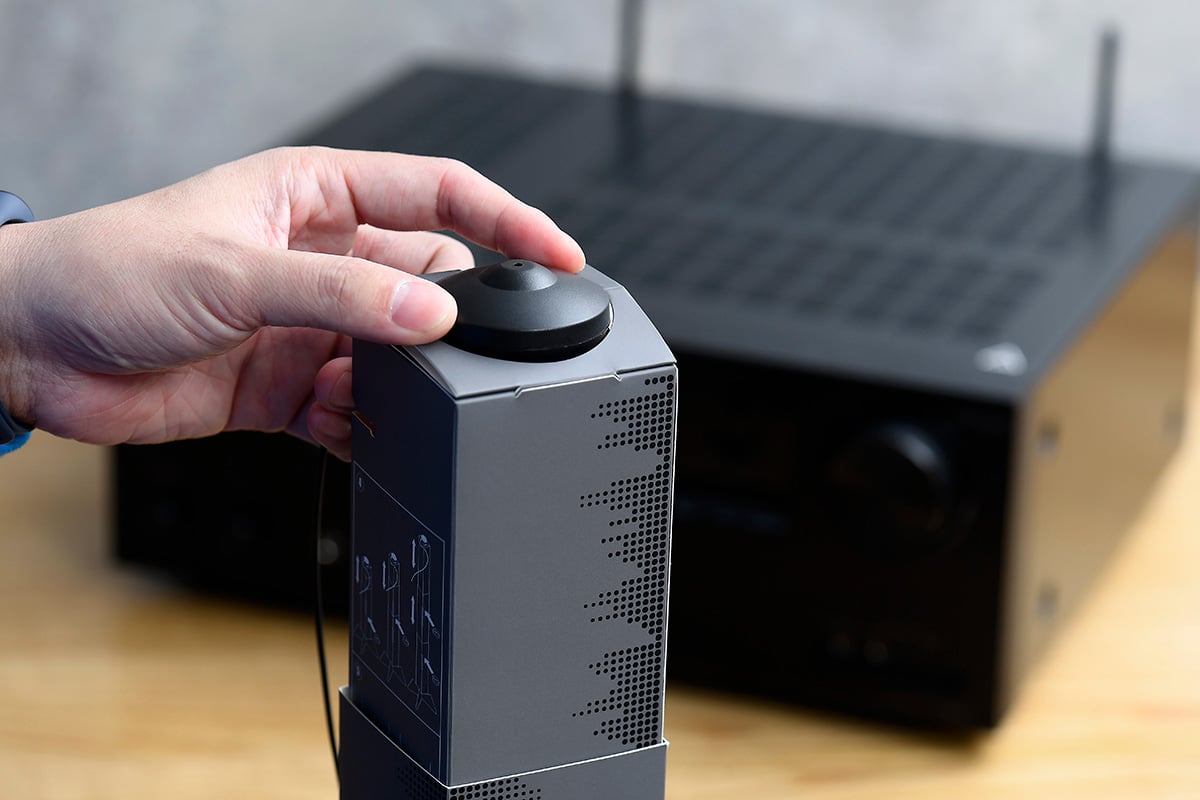

建議使用相機三腳架固定自動音場校正收音咪,並放置於聆聽位置,以提升調校準繩度。近年不同品牌的指定型號擴音機都開始附送紙製腳架,如沒有相機腳架也可善用。現時的音場校正功能可以支援多點測量,不過建議大家「適可而止」,避免因讀取數據過多反而影響測量結果,遷就太多位置令音效表現下降。



今次以 Onkyo 的 TX-NR696 為例,同大家 step-by-step 詳細咁分享一下由最初設定到最後完成的各個步驟及設定,等入門用家都可以輕鬆上手,設定好屋企的環繞聲效。

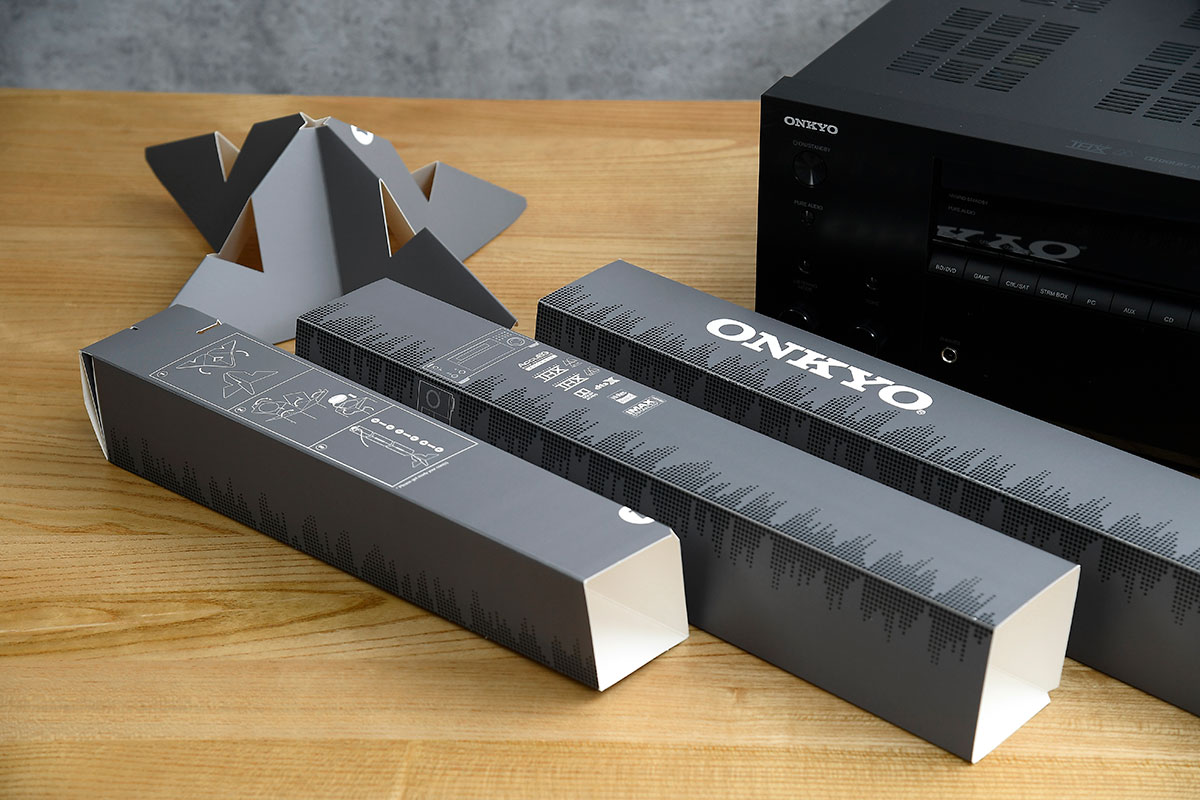

TX-NR696 有附送紙製腳架,一共有 4 個部分。
今次以 Onkyo 的 TX-NR696 為例,同大家 step-by-step 詳細咁分享一下由最初設定到最後完成的各個步驟及設定,等入門用家都可以輕鬆上手,設定好屋企的環繞聲效。

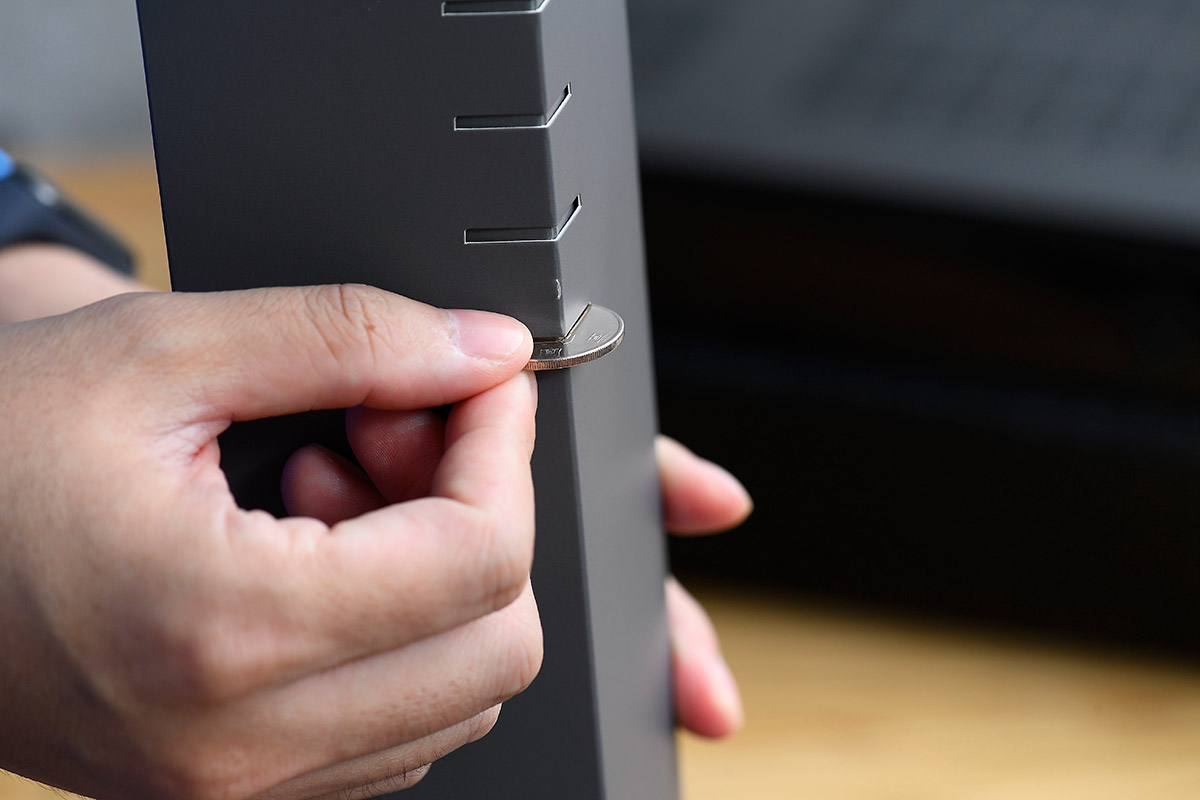

用家可以兩個銀仔插入適當位置來調校三截方柱的高度。
今次以 Onkyo 的 TX-NR696 為例,同大家 step-by-step 詳細咁分享一下由最初設定到最後完成的各個步驟及設定,等入門用家都可以輕鬆上手,設定好屋企的環繞聲效。

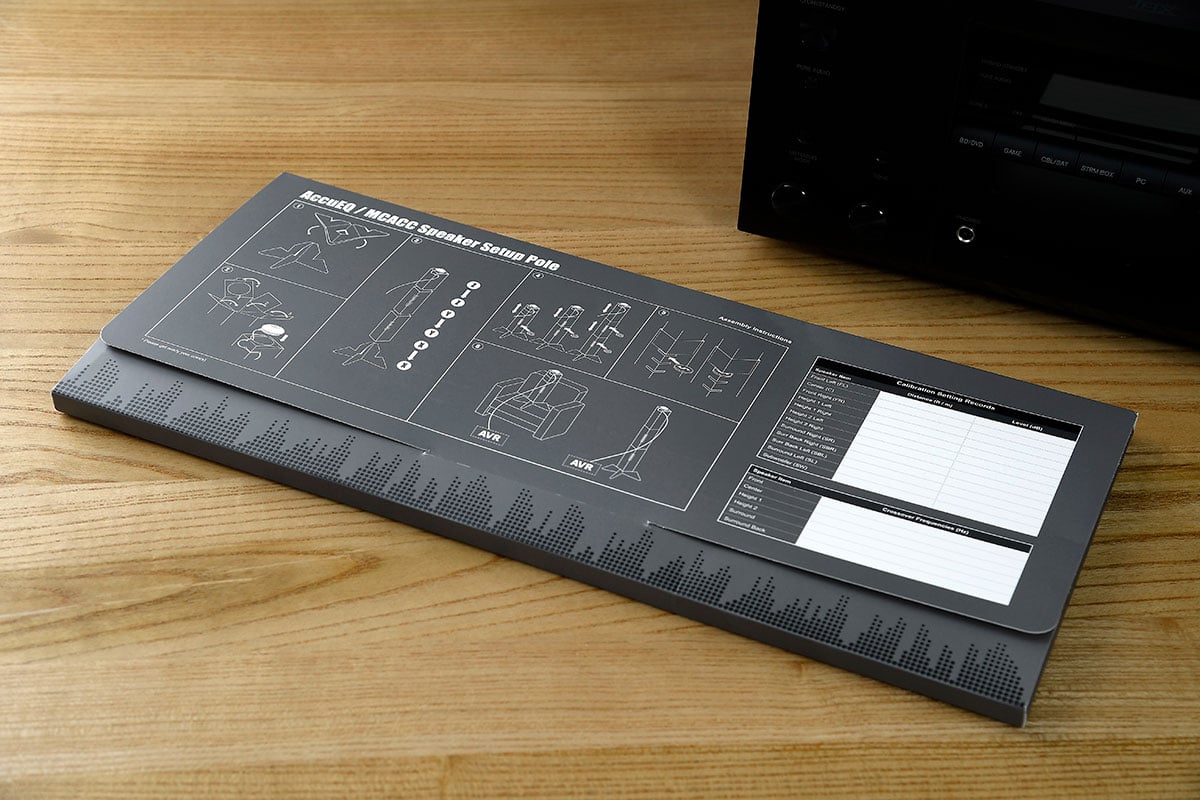

腳架的包裝也有詳細指示講解如何組合,基本上砌成一支「擎天柱」的形狀就可以,旁邊還預留了筆記位置可以記低測量的數據,相當貼心。
今次以 Onkyo 的 TX-NR696 為例,同大家 step-by-step 詳細咁分享一下由最初設定到最後完成的各個步驟及設定,等入門用家都可以輕鬆上手,設定好屋企的環繞聲效。

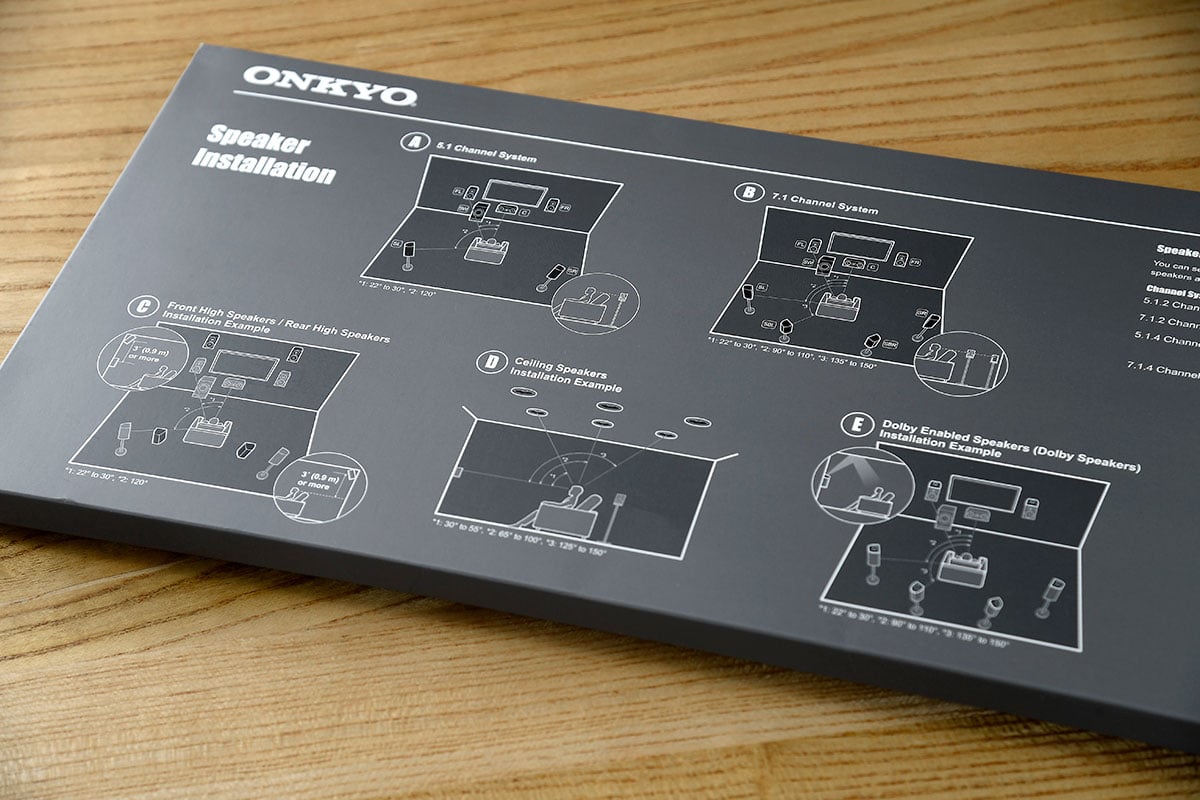

包裝上還有基本的 5.1、7.1 以及天花喇叭的安裝位置指示,新手用家都可以方便跟住擺位。

〈調整參數〉

修正測量數值及
人耳聽感誤差

完成整個自動校正程序之後,可以到 data check 的選單內睇吓量度的結果,例如喇叭距離、音壓等,除非擺位、接駁錯誤,或者有雜音干擾,新一代 AV Amp 的量度通常都幾準,連以往較難度準距離的超低音都可以計算得幾準確。如果參數上有少少誤差的話,可以手動「設定」(Setup)選單中的喇叭(Speaker)內做微調。

分頻點:決定將多少部分低音交給超低音喇叭輸出

完成自動校正之後,可將「分頻點」(Crossover)設定為「Small」/「120Hz」或更高,又或者設定為使用喇叭規格上顯示的頻率響應數值,將數值以下的低頻訊號交由超低音喇叭負責處理及輸出。

今次以 Onkyo 的 TX-NR696 為例,同大家 step-by-step 詳細咁分享一下由最初設定到最後完成的各個步驟及設定,等入門用家都可以輕鬆上手,設定好屋企的環繞聲效。

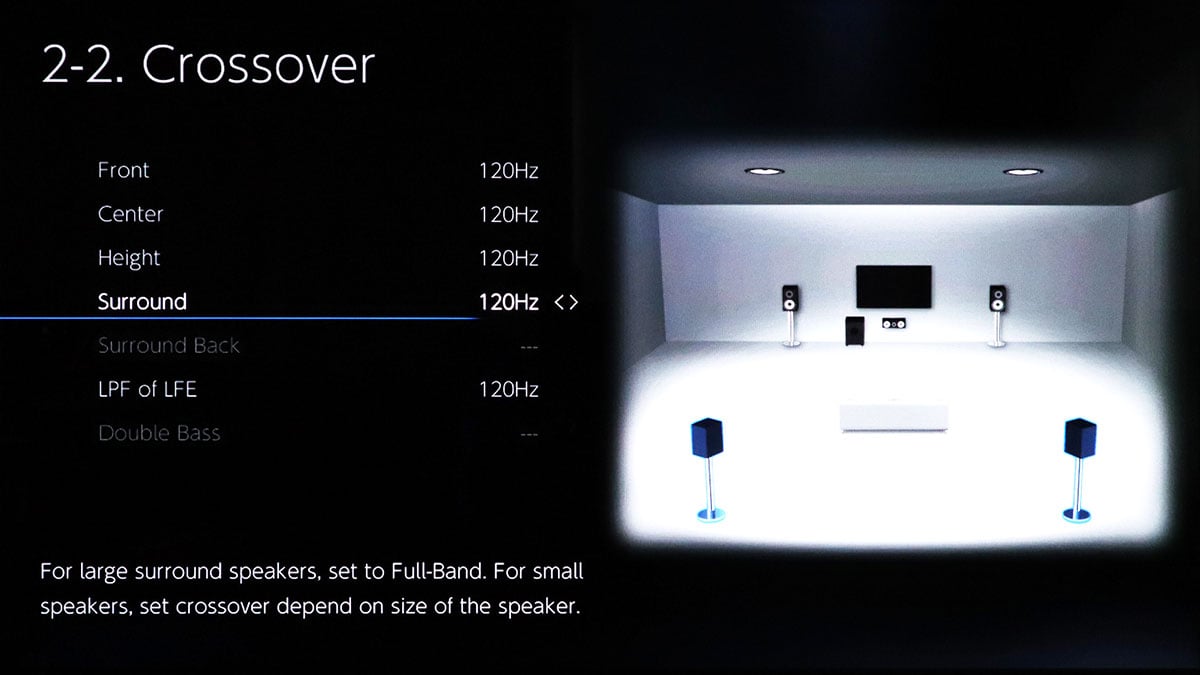

「分頻點」(Crossover)設定為「Small」/「120Hz」或更高會將更多低音交給超低音喇叭輸出,通常有較好效果。

距離:更準確的音效距離調控

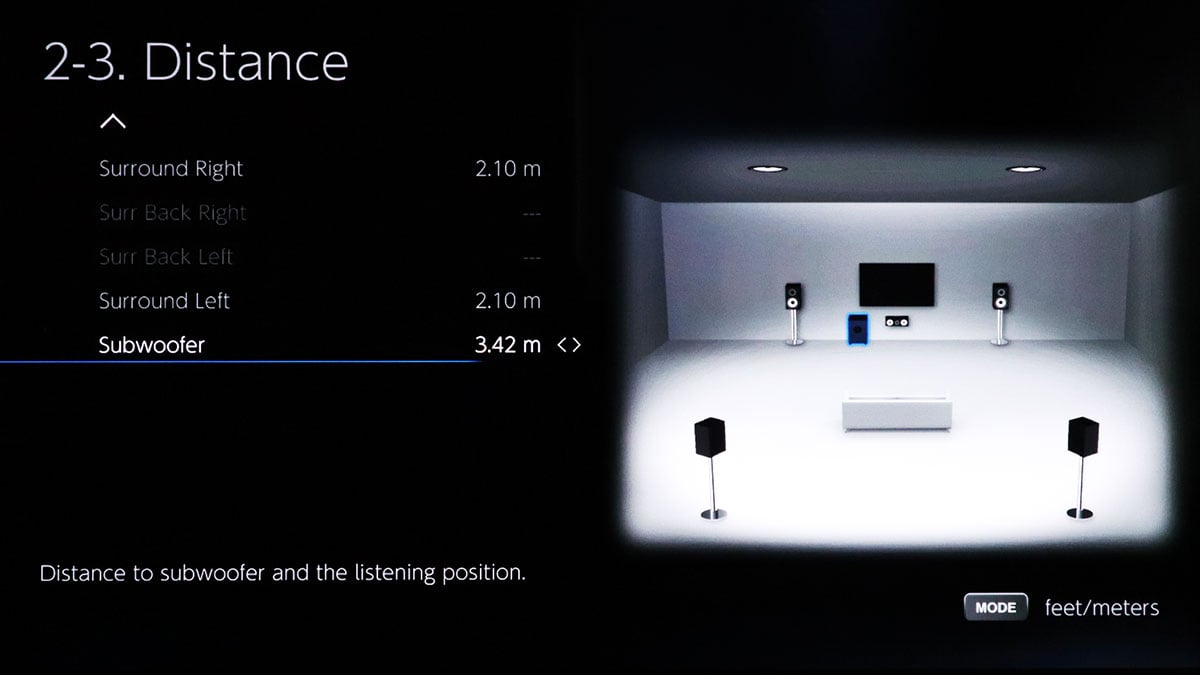

「距離」(Distance)建議實際以軟尺或鐳射測距儀量度,如果之後覺得喇叭聲音太過「埋身」或明顯,可嘗試將距離數值稍微調低。

今次以 Onkyo 的 TX-NR696 為例,同大家 step-by-step 詳細咁分享一下由最初設定到最後完成的各個步驟及設定,等入門用家都可以輕鬆上手,設定好屋企的環繞聲效。
大家可以手動測量來微調返收音咪量度的距離數值,通常超低音會較為容易有誤差。

音壓:適當的音量輸出

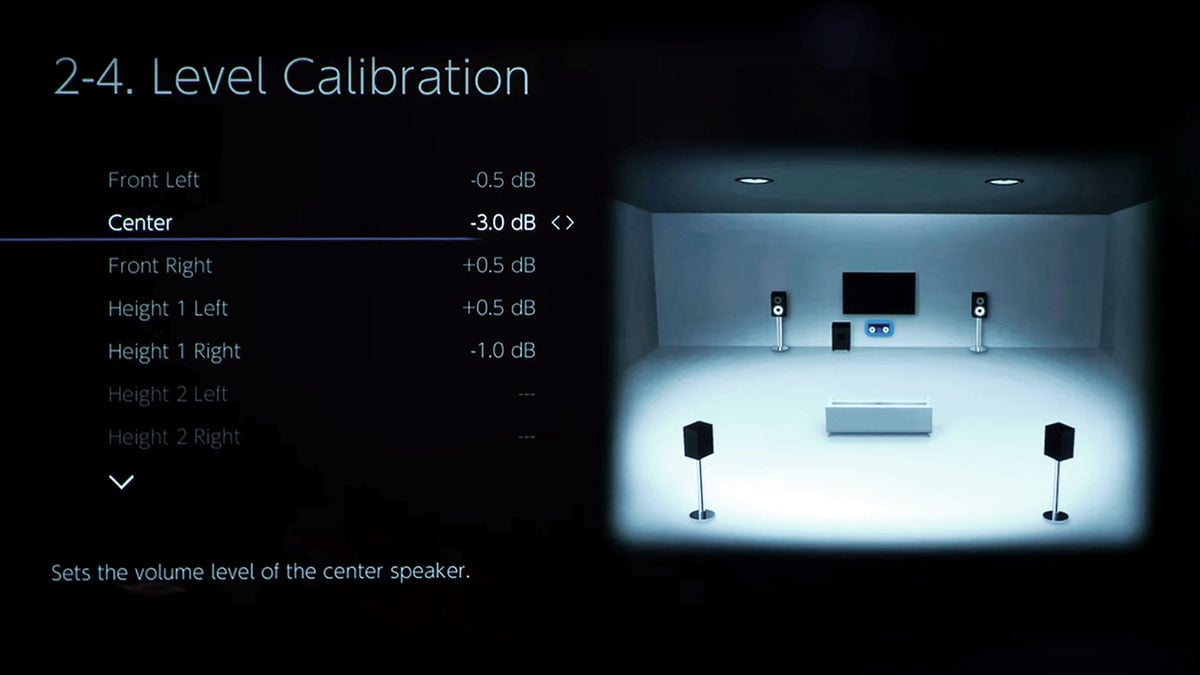

「音壓」(Level)建議配合音壓計,可先根據量度的中置音壓值作參考,或者用 75dB 音量將所有聲道調節到一致。如沒有音壓計也可直接聆聽不同聲道輸出來調校到一致,因為收音咪是客觀量度,但人耳左右靈敏度可以不同,有時要遷就返實際聽感。



負數「音壓」數值的處理


完成自動校正之後,可觀察前置及中置數值會否為負數。例如中置為「-3」dB,就將該數據設定至 0dB,然後統一將其他喇叭的音壓增加「3 dB」。這種做法一般可以提升環繞聲的動態表現,而聲音的失真亦相對會較少。



〈聲效優化小 tips〉

簡單設定讓系統更好聲

做完上面的設定之後,基本的校聲程序就完成,最後就是聲效優化,更改機身某些設定讓擴音機更好聲。

聲效優化設定:

今次以 Onkyo 的 TX-NR696 為例,同大家 step-by-step 詳細咁分享一下由最初設定到最後完成的各個步驟及設定,等入門用家都可以輕鬆上手,設定好屋企的環繞聲效。

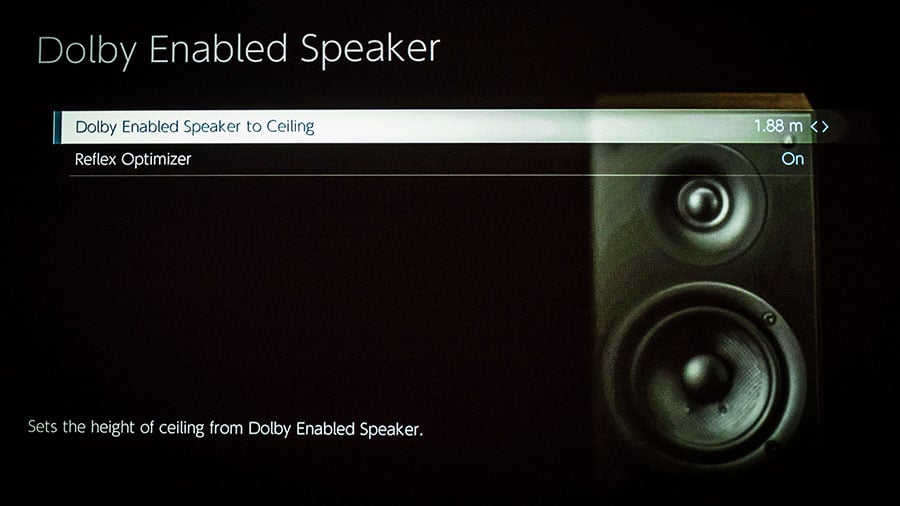

如果用緊 Dolby Enabled 喇叭的話,啟用 Reflex Optimizer 功能可以讓 Enabled 喇叭的反射音效與環繞聲效配合得更好。
今次以 Onkyo 的 TX-NR696 為例,同大家 step-by-step 詳細咁分享一下由最初設定到最後完成的各個步驟及設定,等入門用家都可以輕鬆上手,設定好屋企的環繞聲效。

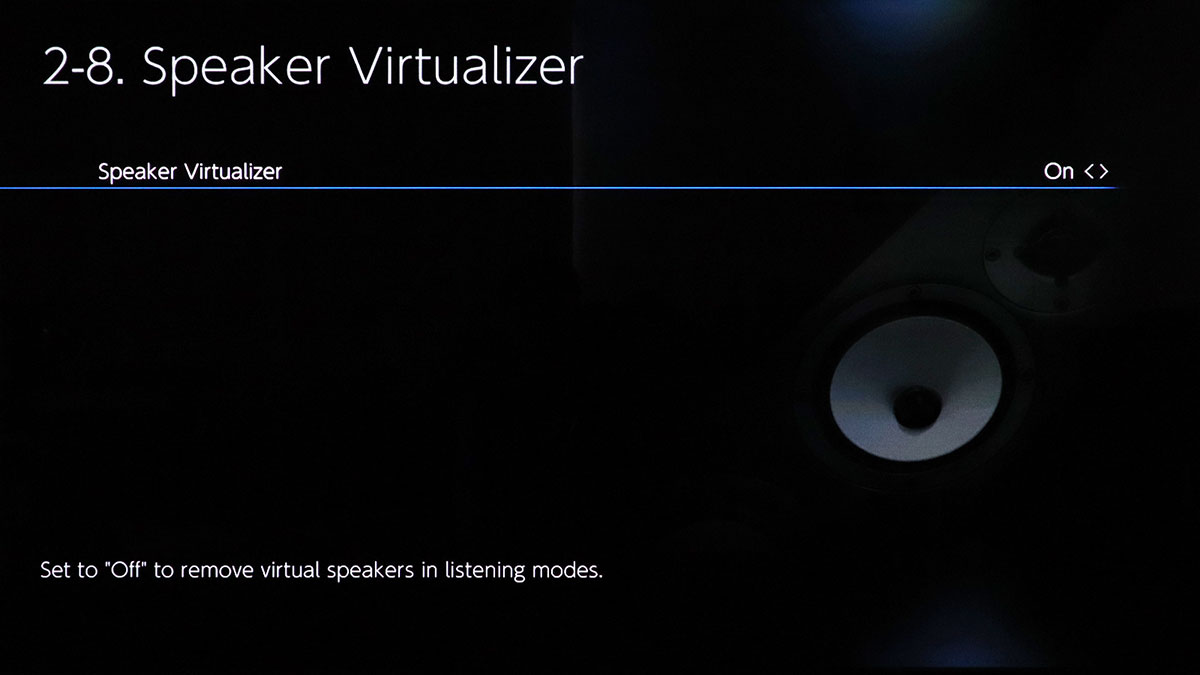

如果大家的喇叭配置例如 3.1、5.1、7.1 等,不設天花聲道的話,可以啟用「Speaker Virtualizer」,試下模擬 3D 環繞聲的效果。
今次以 Onkyo 的 TX-NR696 為例,同大家 step-by-step 詳細咁分享一下由最初設定到最後完成的各個步驟及設定,等入門用家都可以輕鬆上手,設定好屋企的環繞聲效。
如擴音機取獲 THX 認證,「Loudness Plus」功能不建議使用。
今次以 Onkyo 的 TX-NR696 為例,同大家 step-by-step 詳細咁分享一下由最初設定到最後完成的各個步驟及設定,等入門用家都可以輕鬆上手,設定好屋企的環繞聲效。
Dolby Loudness Management 同一道理,亦不建議使用,否則會影響環繞聲在正常音壓時的整體動態。

系統優化設定:

今次以 Onkyo 的 TX-NR696 為例,同大家 step-by-step 詳細咁分享一下由最初設定到最後完成的各個步驟及設定,等入門用家都可以輕鬆上手,設定好屋企的環繞聲效。

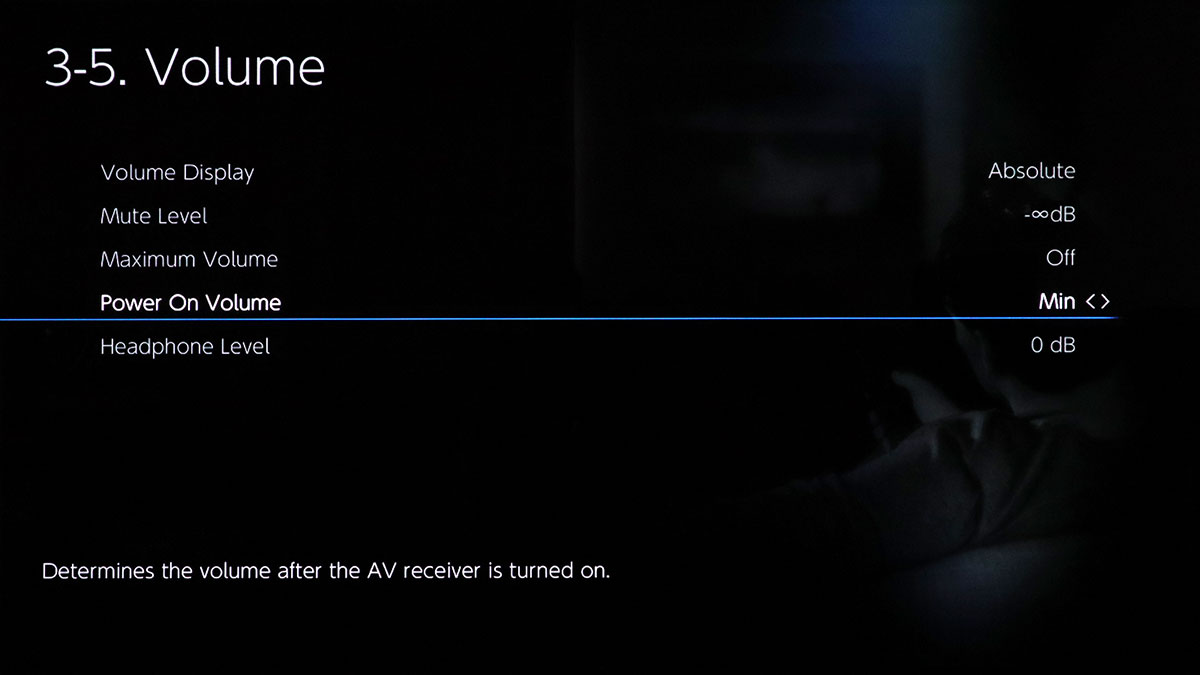

擴音機的 Power On Level 開機音量建議設定為最小或者調至一個 -40dB 等的細音量,避免一開機時用了上一次的大音量嚇親人之外,也有機會因為突變的大音量令喇叭等器材受損。
今次以 Onkyo 的 TX-NR696 為例,同大家 step-by-step 詳細咁分享一下由最初設定到最後完成的各個步驟及設定,等入門用家都可以輕鬆上手,設定好屋企的環繞聲效。

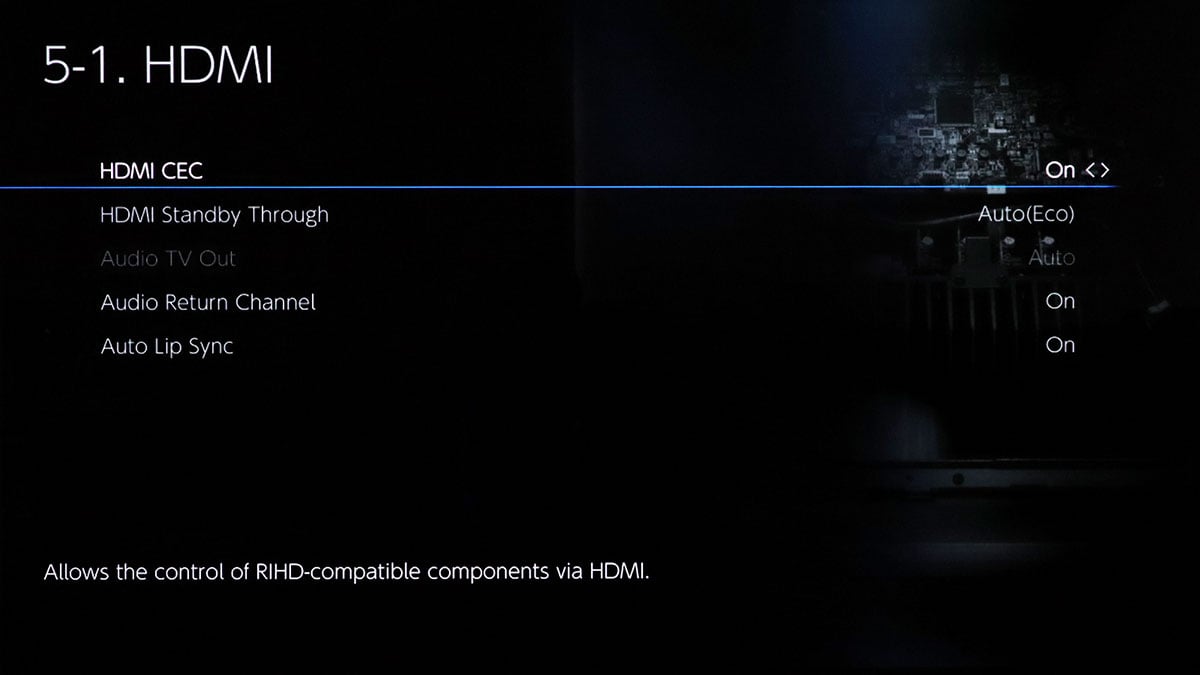

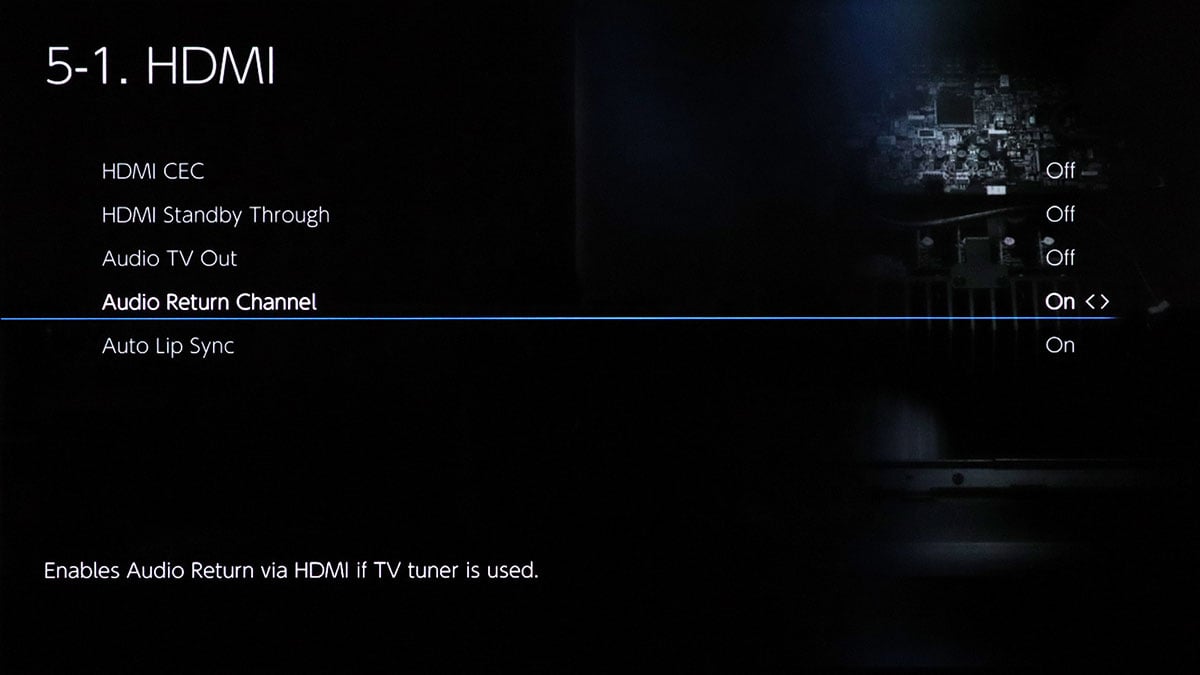

HDMI CEC 可以讓影音器材以 HDMI「溝通」,用一個遙控同時控制,不過如果遇到兼容性問題(例如有聲無畫、HDR 無法啟用等),可以試吓關閉這項功能。
今次以 Onkyo 的 TX-NR696 為例,同大家 step-by-step 詳細咁分享一下由最初設定到最後完成的各個步驟及設定,等入門用家都可以輕鬆上手,設定好屋企的環繞聲效。
ARC/eARC 功能可以讓輸出到電視的 HDMI 回傳音效到擴音機播放,尤其現時流行用電視播 Netflix、YouTube 等等,啟用這個功能就可以直接經擴音機出聲。
今次以 Onkyo 的 TX-NR696 為例,同大家 step-by-step 詳細咁分享一下由最初設定到最後完成的各個步驟及設定,等入門用家都可以輕鬆上手,設定好屋企的環繞聲效。

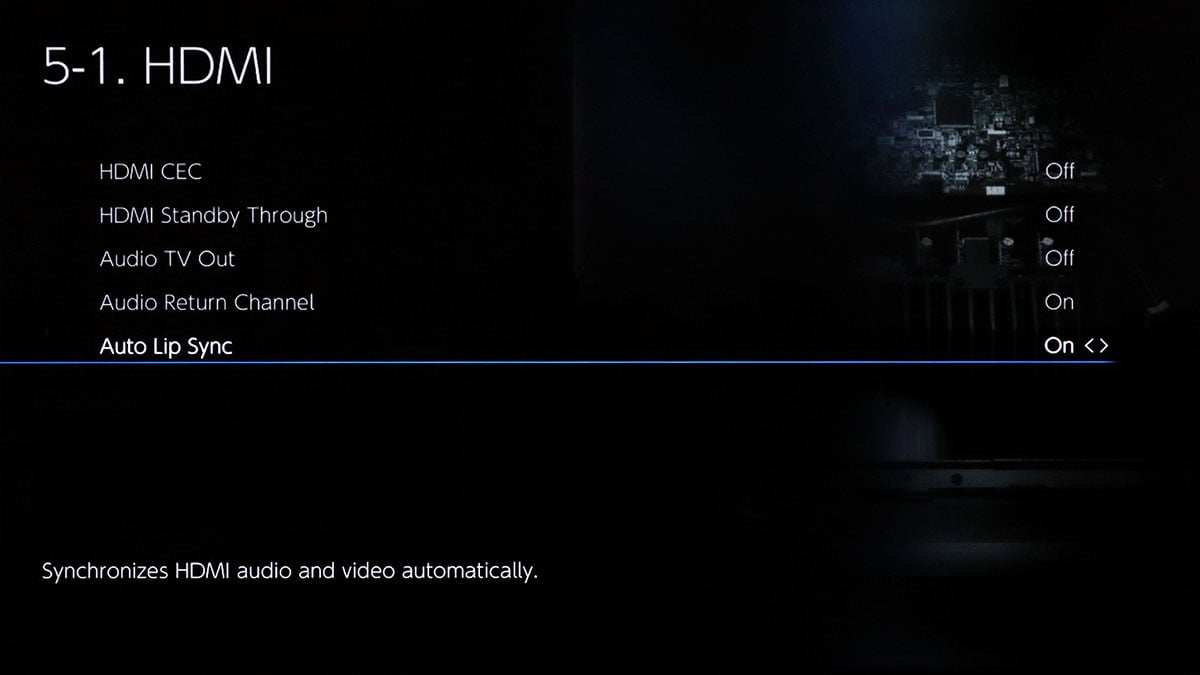

遇到聲畫不同步的情況,尤其 4K 片源較常見,可以嘗試以 Auto Lip Sync 來微調。

後記

口味與習慣的調節

除了上述比較「固定」的設定之外,玩 Dolby Atmos 的用家,可以適當將天花聲道的音壓調高 0.5 至 1dB,讓天花效果可以更突出少少,不過這就是個人口味問題了,此外超低音也可根據個人喜好著量微調輸出。另外,觀賞不同的影視內容時,大家也可通過 INFO 鍵來顯示簡易選單,觀察一下輸入及輸出的影像、音頻訊號是否統一,確保沒有因為選擇錯誤音效模式而影響聲音表現。尤其好多影碟預設不是選擇 Dolby Atmos 音效,大家播碟的時候要留意揀返啱。也要用 MOVIE /MUSIC 按鈕先設定正確的環繞聲模式,如 Dolby Atmos/Dolby Surround, DTS-HD Master Audio/DTS:X 等等。雖然上面都是以 Onkyo TX-NR696 作為設定示範,不過其他 AV 擴音機的設定也大同小異,只要 step-by-step 做好設置,相信入門用家一樣可以好容易設定好家居環繞聲效。
