【SPILL 百科】Dolby Atmos:將家庭影院音效由 2D 擴展到 3D 全方位

2019年09月21日

相信大家對 Dolby Atmos 都不會陌生,而家睇戲不少影院都會提供 Dolby Atmos 音效。戲院版 Dolby Atmos 是著名的 Dolby Labs 於 2012 年 4 月公佈,近年好多香港院線都已經引入。後來在 2014 年宣佈推出家用版,將這款新世代 3D 環繞聲效帶到家庭影院當中。將傳統 5.1、7.1 的「平面」前後左右環繞聲效、通過加入天花聲道,擴展到包括上方的 3D 全方位包圍,可以說是聲效技術上的一大突破。

Dolby 在 2014 年宣佈推出家用版 Dolby Atmos,將這款新世代 3D 環繞聲效帶到家庭影院當中。將傳統 5.1、7.1 的「平面」前後左右環繞聲效,通過加入天花聲道,擴展到包括上方的 3D 全方位包圍。

全新「物件導向式」音效技術

有別於以往 Channel-based(聲道式)的音效技術,Dolby Atmos(杜比全景聲)採用了 Object-based(物件導向式)的新一代技術,以向量的方式計算 Sound-object(聲音物件)的位置座標、音像大小、移動速度等的基礎資訊。優點是可以更靈活應對用家的喇叭配置,以更好的運算方式來輸出更像真、定位更準確的音效。而新格式亦都加入了天空聲道,配合天花喇叭或者反射喇叭,就可以提供到全方位的 3D 音效包圍感同聲音定位。 以往不易呈現出來的飛機飛過、雨打雷鳴等等來自上方的電影音效,都可以通過 Dolby Atmos 完整地重現得到,亦都讓用家感受到更像真的音場效果,有更加身歷其境的聲效體驗。

Dolby 在 2014 年宣佈推出家用版 Dolby Atmos,將這款新世代 3D 環繞聲效帶到家庭影院當中。將傳統 5.1、7.1 的「平面」前後左右環繞聲效,通過加入天花聲道,擴展到包括上方的 3D 全方位包圍。

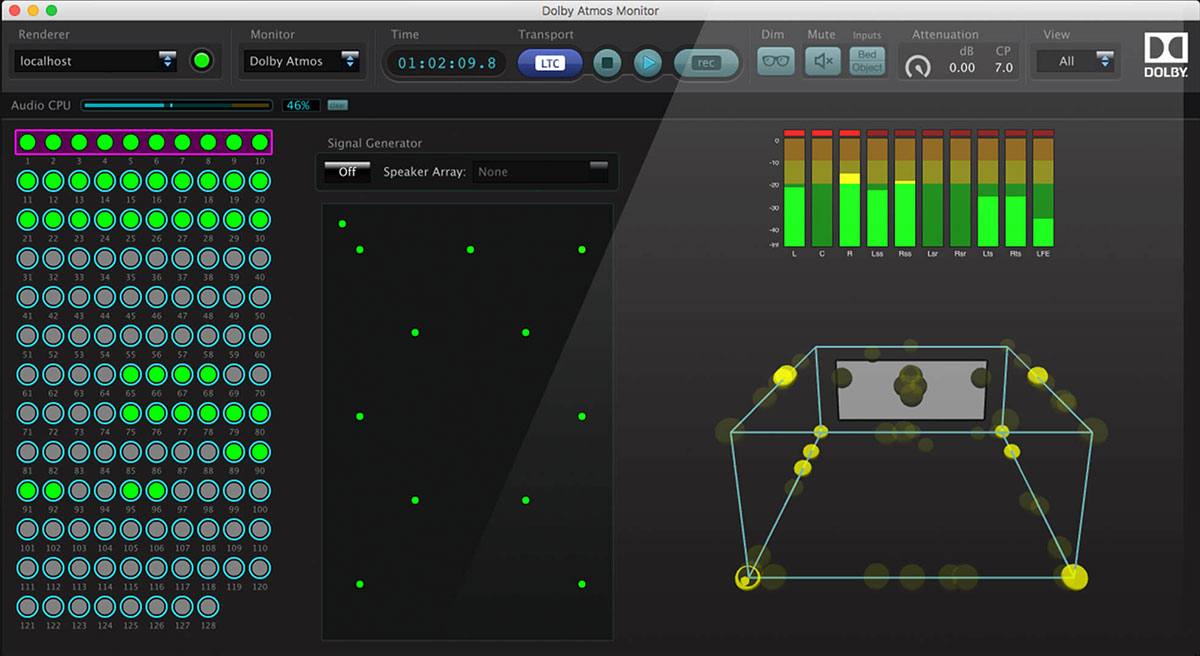

由於採用了 Object-based 的設計,所以在混音介面可以見到每個聲音「物件」以及它的特性。

Dolby 在 2014 年宣佈推出家用版 Dolby Atmos,將這款新世代 3D 環繞聲效帶到家庭影院當中。將傳統 5.1、7.1 的「平面」前後左右環繞聲效,通過加入天花聲道,擴展到包括上方的 3D 全方位包圍。
以往比較難完整重現的飛機、直升機飛過,以及落雨、行雷、塌樓等等的上方音效都可以通過 Dolby Atmos 呈現得到。

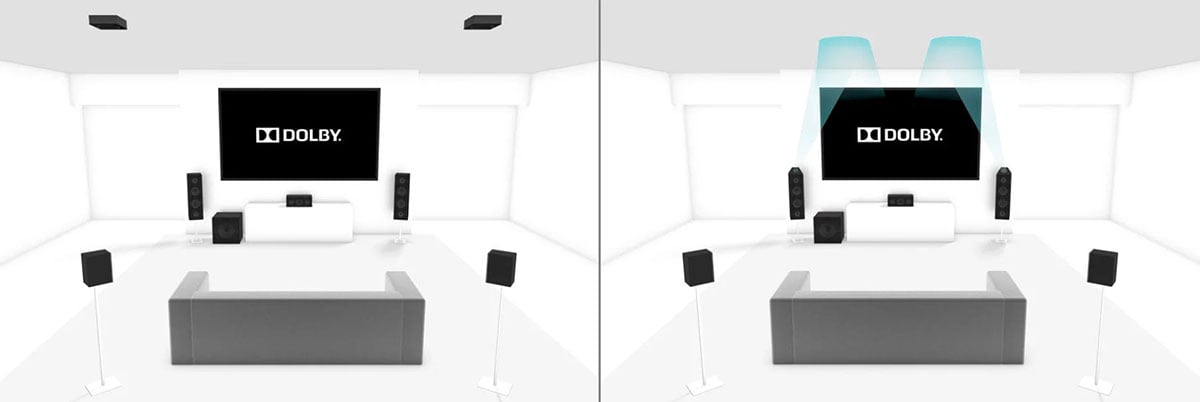

由 5.1、7.1 到 5.1.2、7.1.4

戲院版 Dolby Atmos 可以支援多達 128 組獨立音效,家用版就精簡一點,只有 34 組,最多可以支援 24.1.10 聲道,不過家用常見則是 5.1.2 到 7.1.4 聲道。以往的 5.1、7.1 分別對應「5」、「7」 組環繞喇叭,「.1」對應超低音。來到 Dolby Atmos(以及 DTS:X),最後的一組數字代表天花聲道,所以常見的 5.1.2 / 7.1.2、5.1.4 / 7.1.4 就分別代表 2 及 4 組天花聲道。由於最基本的 5.1.2 配置都需要 7 個聲道輸出,所以擴音機方面至少都要係 7.1 聲道設計。現時家用器材入面支援最多聲道的合併機則是 Denon AVC-X8500H,13.2 聲道設計,最高支援 7.2.6 的喇叭輸出。關於喇叭的實際擺位,大家可以參考 Dolby 提供的 Speaker Setup Guides

Dolby 在 2014 年宣佈推出家用版 Dolby Atmos,將這款新世代 3D 環繞聲效帶到家庭影院當中。將傳統 5.1、7.1 的「平面」前後左右環繞聲效,通過加入天花聲道,擴展到包括上方的 3D 全方位包圍。
由於 Dolby Atmos 的基本配置要 5.1.2,所以擴音機就至少需要提供 7.1 聲道輸出。

Dolby 在 2014 年宣佈推出家用版 Dolby Atmos,將這款新世代 3D 環繞聲效帶到家庭影院當中。將傳統 5.1、7.1 的「平面」前後左右環繞聲效,通過加入天花聲道,擴展到包括上方的 3D 全方位包圍。

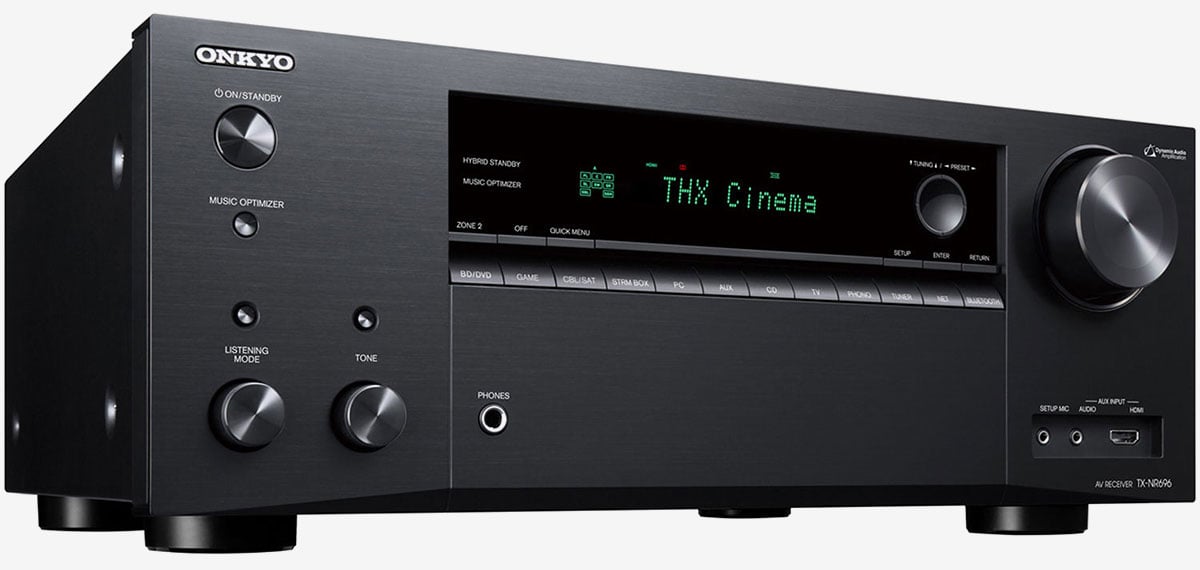

Onkyo 的 7.2 聲道 TX-NR696 就是在香港推出的首部支援 Dolby Atmos Height Virtualizer 技術的 AV Amp。

Dolby 在 2014 年宣佈推出家用版 Dolby Atmos,將這款新世代 3D 環繞聲效帶到家庭影院當中。將傳統 5.1、7.1 的「平面」前後左右環繞聲效,通過加入天花聲道,擴展到包括上方的 3D 全方位包圍。

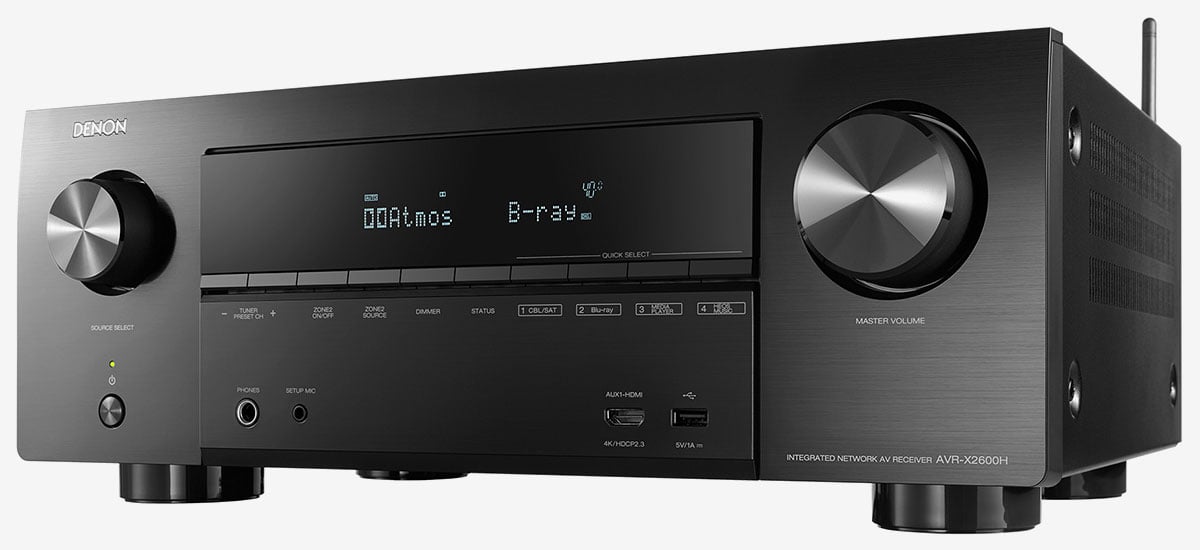

其後推出的 Denon AVR-X2600H 亦都支援 Dolby Atmos Height Virtualizer 以及 DTS Virtual:X 技術,而 eARC 功能則可以接收由電視回傳的 Dolby Atmos 音效。

Dolby 在 2014 年宣佈推出家用版 Dolby Atmos,將這款新世代 3D 環繞聲效帶到家庭影院當中。將傳統 5.1、7.1 的「平面」前後左右環繞聲效,通過加入天花聲道,擴展到包括上方的 3D 全方位包圍。
Dolby 提供的喇叭設定及擺位推引提供了好全面的資訊,甚至一些比較特別,例如 3.1.2、4.1.4 甚至 9.1.6 等的喇叭配置都有介紹。

真天花喇叭 vs. 反射喇叭 vs. 模擬喇叭

至於喇叭配置方面,Dolby 最初推出的時候已經提供了相當靈活的方案。用家當然可以安裝 2 組或 4 組天花喇叭到客廳等影音空間,聆聽效果亦都最好。不過天花喇叭的確較難安裝,所以 Dolby 也提供了反射喇叭(Dolby Atmos Enabled Speaker)或者反射喇叭模組(Dolby Atmos Enabled Speaker Module)的方案,通過斜向天花發聲的單元,以反射的方式輸出上方聲音,雖然天花反射之後音效會打了一點折扣,不過較為方便易實行。而 Dolby 也在 2019 年推出了「Dolby Atmos Height Virtualizer」,用普通 7.1、5.1 甚至 3.1、2.1 的喇叭配置,一樣可以模擬到一定的天花聲道效果,也是「最低成本」享受 3D 聲效的方案,不過效果在三者當中就比較弱了。

Dolby 在 2014 年宣佈推出家用版 Dolby Atmos,將這款新世代 3D 環繞聲效帶到家庭影院當中。將傳統 5.1、7.1 的「平面」前後左右環繞聲效,通過加入天花聲道,擴展到包括上方的 3D 全方位包圍。

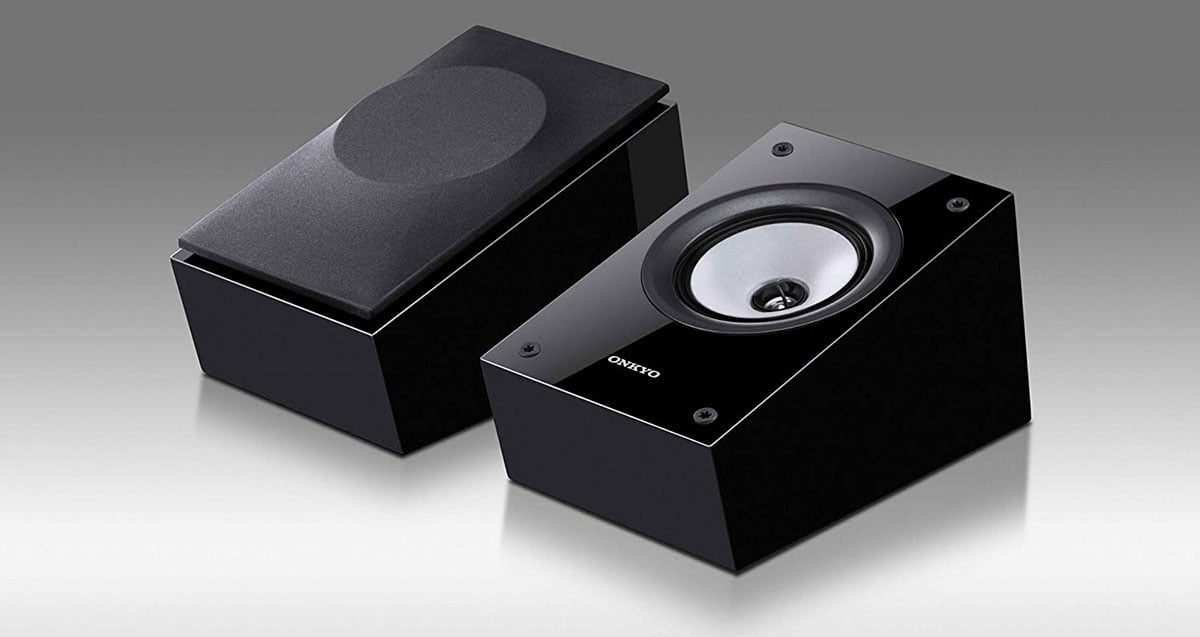

除了直接安裝天花喇叭之外,Dolby Atmos 也支援這種外加斜向上發聲喇叭模組的方案,安裝相對容易好多。

Dolby 在 2014 年宣佈推出家用版 Dolby Atmos,將這款新世代 3D 環繞聲效帶到家庭影院當中。將傳統 5.1、7.1 的「平面」前後左右環繞聲效,通過加入天花聲道,擴展到包括上方的 3D 全方位包圍。

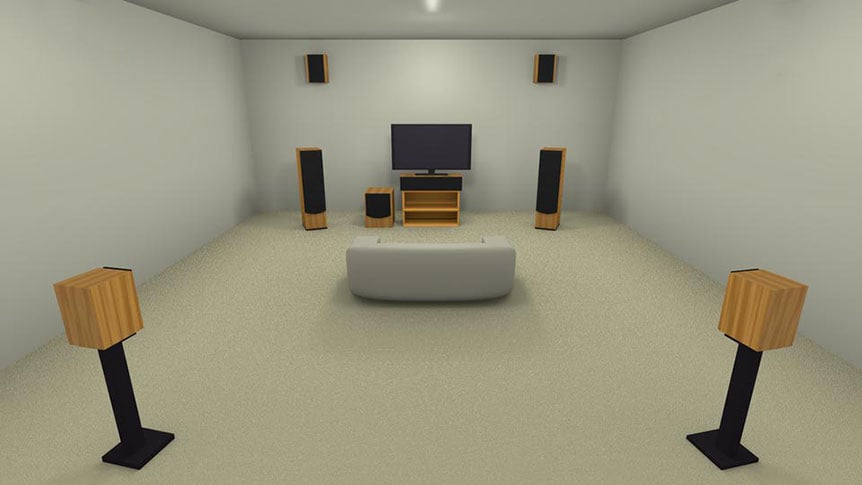

以 Front Height、Rear Height 喇叭來代替天花喇叭也是較為容易實行的方案,而且在較細空間之下效果相當不錯。

Dolby 在 2014 年宣佈推出家用版 Dolby Atmos,將這款新世代 3D 環繞聲效帶到家庭影院當中。將傳統 5.1、7.1 的「平面」前後左右環繞聲效,通過加入天花聲道,擴展到包括上方的 3D 全方位包圍。

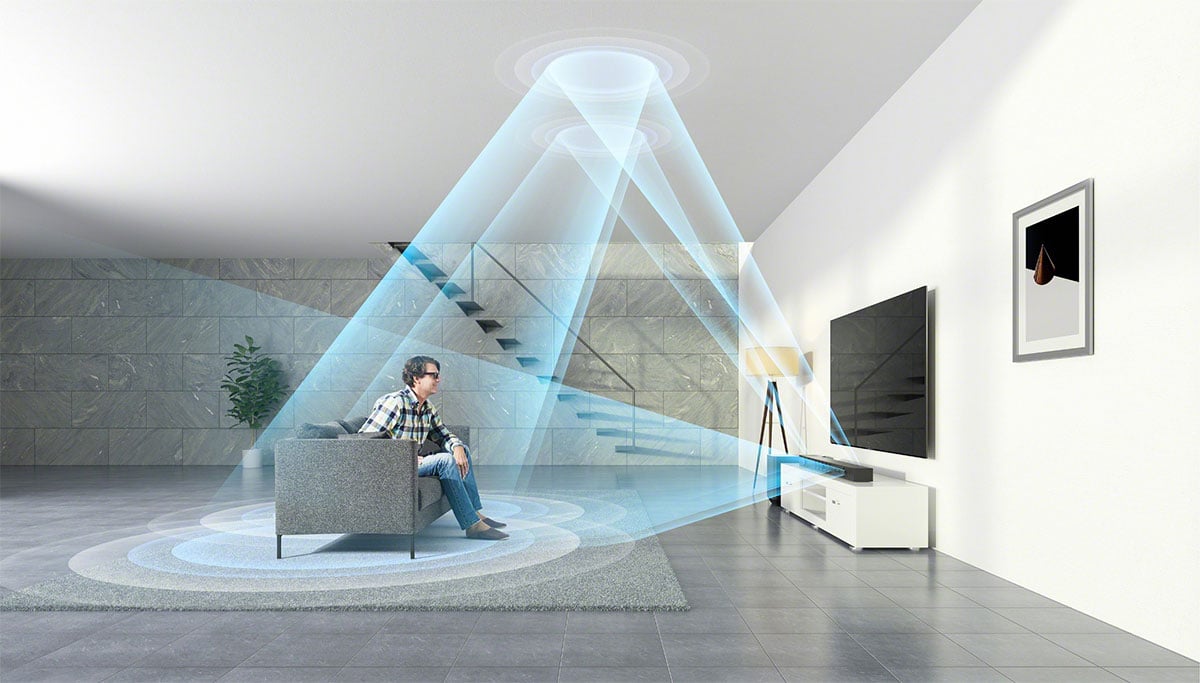

Sony HT-ST5000 這類 Dolby Atmos Soundbar 配備了向上發聲單元,可以真正重現到天花聲道音效同時安裝十分容易。

Dolby 在 2014 年宣佈推出家用版 Dolby Atmos,將這款新世代 3D 環繞聲效帶到家庭影院當中。將傳統 5.1、7.1 的「平面」前後左右環繞聲效,通過加入天花聲道,擴展到包括上方的 3D 全方位包圍。

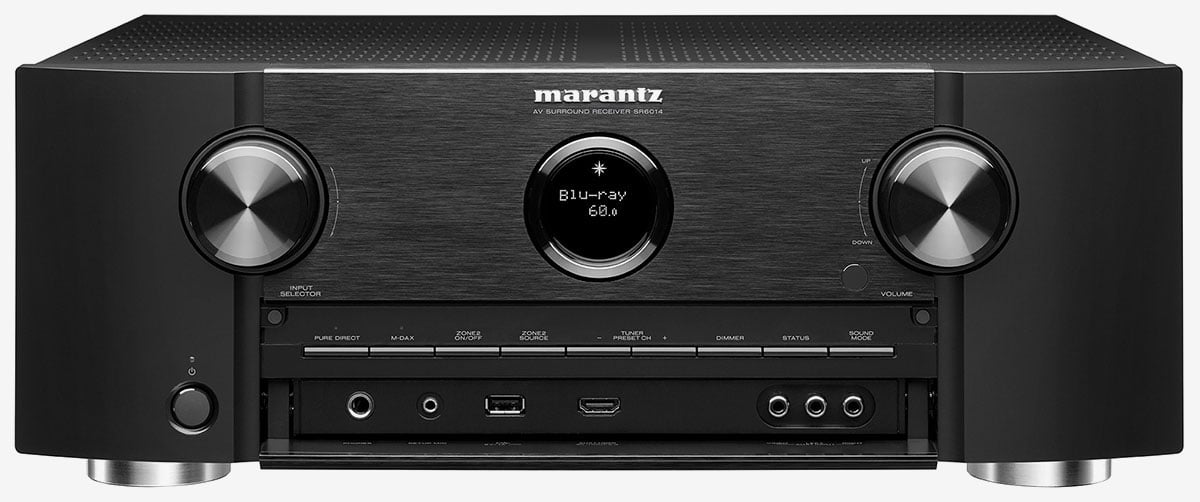

Marantz 在 2019 年推出的 SR6014、SR5014 以及 NR1710 等機款都配備了 Dolby Atmos Height Virtualizer 虛擬 3D 聲效技術。

最緊要擴音機、喇叭支援

Dolby Atmos 音效最初主要收錄在 Blu-ray 影碟當中,現時的 UHD Blu-ray 亦都經常採用。而近年興起的各種影片串流平台,包括 Netflix、Amazon Video 以及 Apple TV+ 等亦都開始有提供。要玩到 Dolby Atmos 最主要是 AV 擴音機、家庭影院組合或者 Soundbar 本身要支援,由於 Dolby Atmos 的聲軌收錄在 Dolby TrueHD 或 Dolby Digital Plus 聲軌內,支援的器材就可以正常解碼出 3D 聲效,不兼容的器材仍然可以解出 Dolby TrueHD 等 2D 音效。而 Blu-ray 機只需要設定為「串流」輸出音效就可以,電視亦可以利用 ARC 或者 eARC 的功能來傳輸 Dolby Atmos 音效到擴音機。

Dolby 在 2014 年宣佈推出家用版 Dolby Atmos,將這款新世代 3D 環繞聲效帶到家庭影院當中。將傳統 5.1、7.1 的「平面」前後左右環繞聲效,通過加入天花聲道,擴展到包括上方的 3D 全方位包圍。
現時好多大片的 Blu-ray 以及 UHD Blu-ray 基本上都配備了 Dolby Atmos 音效。

Dolby 在 2014 年宣佈推出家用版 Dolby Atmos,將這款新世代 3D 環繞聲效帶到家庭影院當中。將傳統 5.1、7.1 的「平面」前後左右環繞聲效,通過加入天花聲道,擴展到包括上方的 3D 全方位包圍。

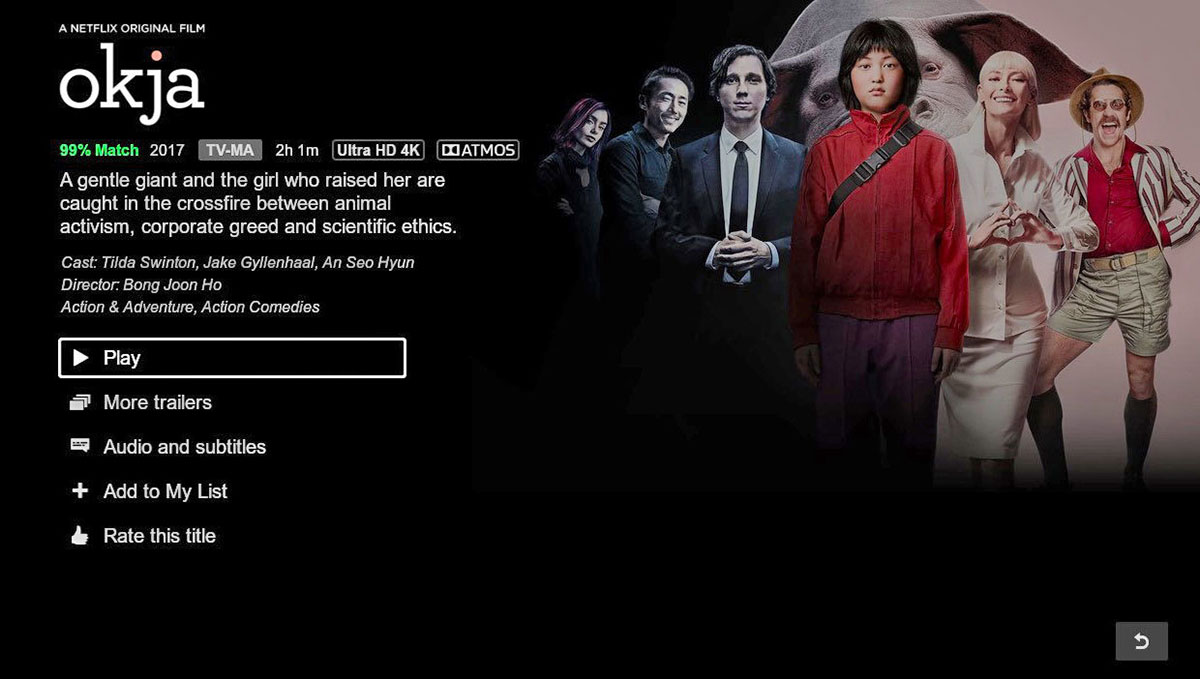

Netflix 等串流平台的部分劇集、電影亦都提供了 Dolby Atmos 音效,可以通過電視的 ARC 或者 eARC 功能回傳到擴音機或者 Soundbar 輸出。
