HDMI:最常用接駁端子 影音器材之間的 USB

視聽百科

視聽百科

HDMI:最常用接駁端子 影音器材之間的 USB

HDMI:最常用接駁端子 影音器材之間的 USB

如果話 USB 係電腦器材上面最常見、最常用的端子,那麼 HDMI 就可算是「影音器材界的 USB」,是播放器(例如 Blu-ray 機、Media Player)與擴音機、擴音機與顯示器(例如電視、投影機)之間傳輸影音訊號最常用到的介面。而且隨著版本的更新,不斷緊貼著 4K、8KHDR、Dolby Atmos 等最新的影音訊號規格,直到最近為止都沒有其他可以取代的端子或者介面可以威脅到 HDMI 的地位。

有 A-E 五種插頭?影音常用 HDMI (A)

正如 USB 都有分 USB Type-A、microUSB、USB Type-C 等唔同端子形狀,以及 USB 2.0、3.0、3.1 等唔同版本,HDMI 都有分為 A - E 五種端子。當中在影音器材上面最常見的就是「全尺寸」的 HDMI (A) 端子,近年的影音器材,只要有視訊的部分,多數都會配備 HDMI (A) 。而細尺寸的 HDMI (C) ,也叫做 Mini-HDMI 就常見於舊款一點的相機同攝錄機。新一代的攝錄器材就比較常採用 HDMI (D),也就是 Micro-HDMI,插頭再細一點,更節省空間。而 HDMI (B) 同 HDMI (E) 都唔常見,後者用於汽車,前者更加未曾用過在任何產品上面。

如果話 USB 係電腦器材上面最常見、最常用的端子,那麼 HDMI 就可算是「影音器材界的 USB」,是播放器(例如 Blu-ray 機、Media Player)與擴音機、擴音機與顯示器(例如電視、投影機)之間傳輸影音訊號最常用到的介面。而且隨著版本的更新,不斷緊貼著 4K、8K、HDR、Dolby Atmos 等最新的影音訊號規格,直到最近為止都沒有其他可以取代的端子或者介面可以威脅到 HDMI 的地位。
常見的 HDMI 插頭包括了:由左至右 HDMI (A)、Mini-HDMI 以及 Micro-HDMI,當中影音器材最常用的依然係全尺寸的 HDMI (A)。

如果話 USB 係電腦器材上面最常見、最常用的端子,那麼 HDMI 就可算是「影音器材界的 USB」,是播放器(例如 Blu-ray 機、Media Player)與擴音機、擴音機與顯示器(例如電視、投影機)之間傳輸影音訊號最常用到的介面。而且隨著版本的更新,不斷緊貼著 4K、8K、HDR、Dolby Atmos 等最新的影音訊號規格,直到最近為止都沒有其他可以取代的端子或者介面可以威脅到 HDMI 的地位。

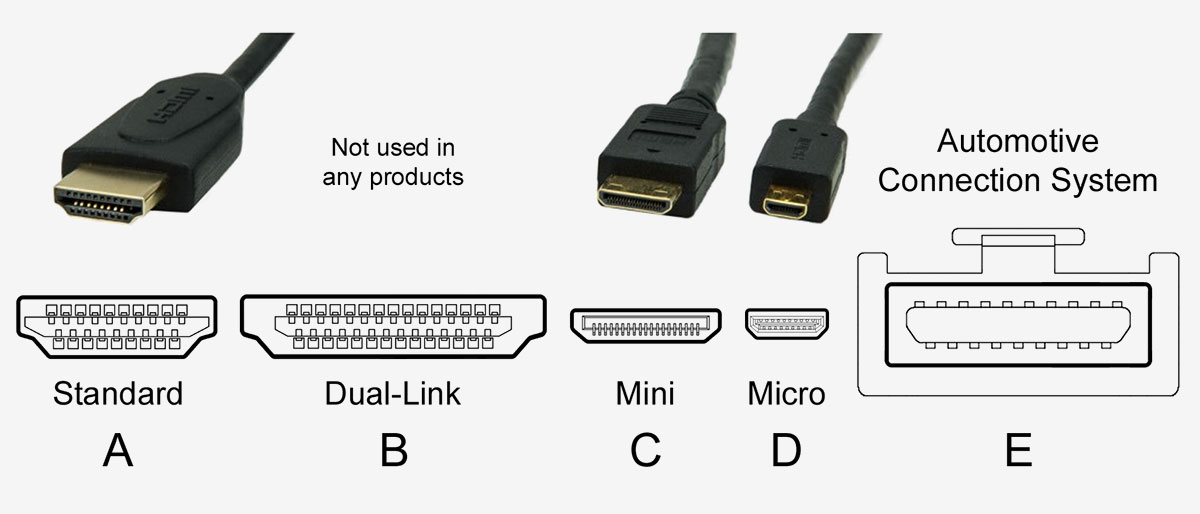

HDMI 一共有成 A-E 共 5 種,不過 HDMI (B) 從未有產品面世、HDMI (E) 就主要用於汽車產品。

最新 2.1 版本支援 8K、eARC 及動態 HDR

除了插頭的形狀之外,HDMI 的版本亦都經歷了十幾年的演變,由最早 2002 年 12 月 HDMI 面世的 1.0 版本,到現時最新的 2.1 版本。當中比較熱門的包括了全高清年代的 1.4 版,以及 4K 年代的 2.0 版。前者加入了 3D Video、ARC (Audio Return Channel),以及 100Mbps 的網絡連接等功能;後者加入了 4K/60P(1.4 版其實已經支援 4K 了,不過只有 24/25/30P)、HDR,也是現時大部分 4K 器材配備的版本。最新的 HDMI 2.1 版在 2017 年 11 月公佈,頻寬加大到 48Gbps,最高支援 8K/120P,加入了 eARC(Enhanced Audio Return Channel)以及動態 HDR (Dynamic HDR),今年推出的中高階 4K 電視以及 8K 電視將會配備 HDMI 2.1 端子。

延伸閱讀:

▸ 【為睇 4K 做準備】HDMI 規格大進化 歷代版本功能大剖析

如果話 USB 係電腦器材上面最常見、最常用的端子,那麼 HDMI 就可算是「影音器材界的 USB」,是播放器(例如 Blu-ray 機、Media Player)與擴音機、擴音機與顯示器(例如電視、投影機)之間傳輸影音訊號最常用到的介面。而且隨著版本的更新,不斷緊貼著 4K、8K、HDR、Dolby Atmos 等最新的影音訊號規格,直到最近為止都沒有其他可以取代的端子或者介面可以威脅到 HDMI 的地位。

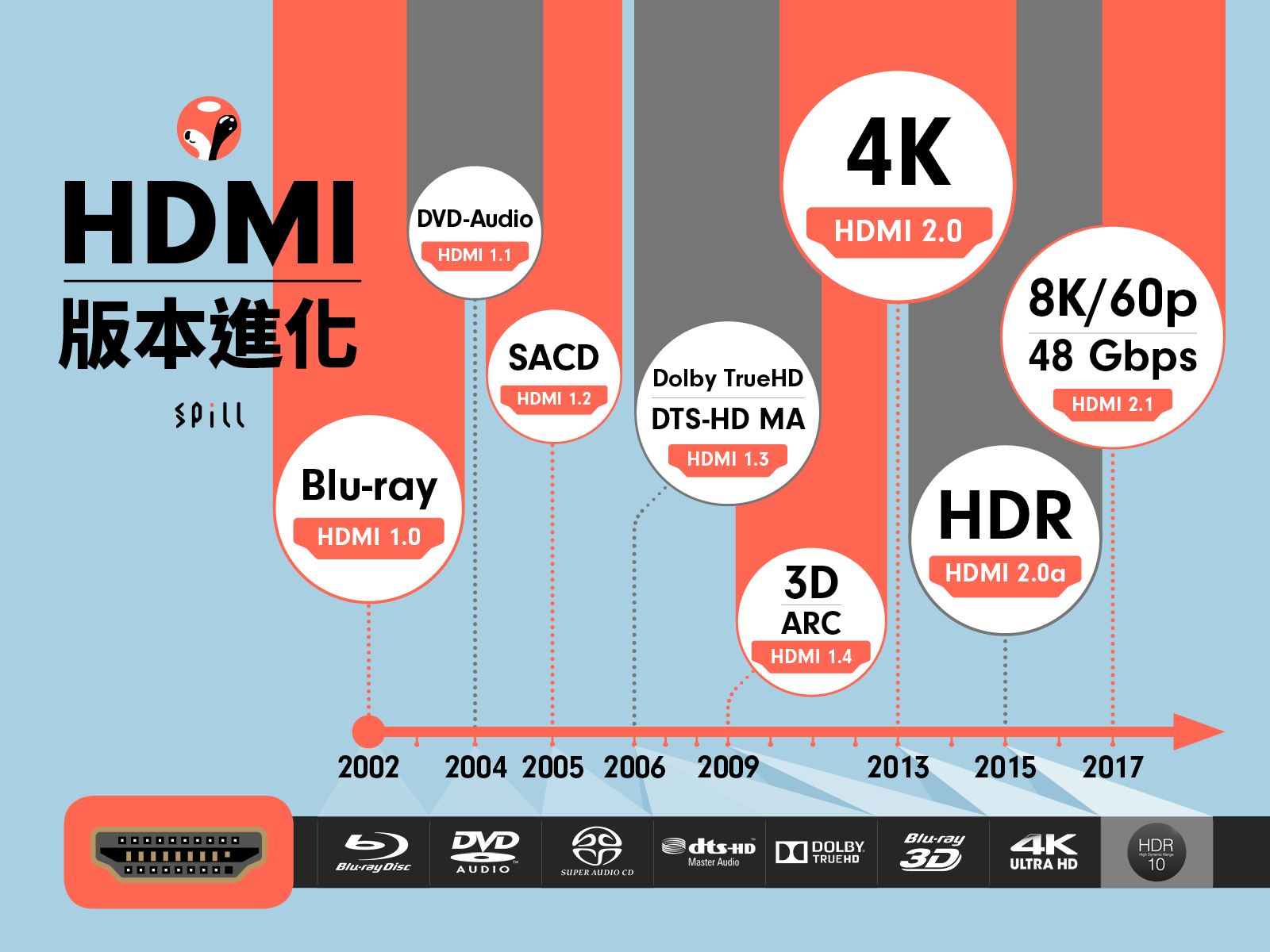

HDMI 由 2002 年推出至今已經有十幾年,當中最重要的版本包括了 1.3、1.4 以及 2.0,現時最新則是 2.1。

如果話 USB 係電腦器材上面最常見、最常用的端子,那麼 HDMI 就可算是「影音器材界的 USB」,是播放器(例如 Blu-ray 機、Media Player)與擴音機、擴音機與顯示器(例如電視、投影機)之間傳輸影音訊號最常用到的介面。而且隨著版本的更新,不斷緊貼著 4K、8K、HDR、Dolby Atmos 等最新的影音訊號規格,直到最近為止都沒有其他可以取代的端子或者介面可以威脅到 HDMI 的地位。

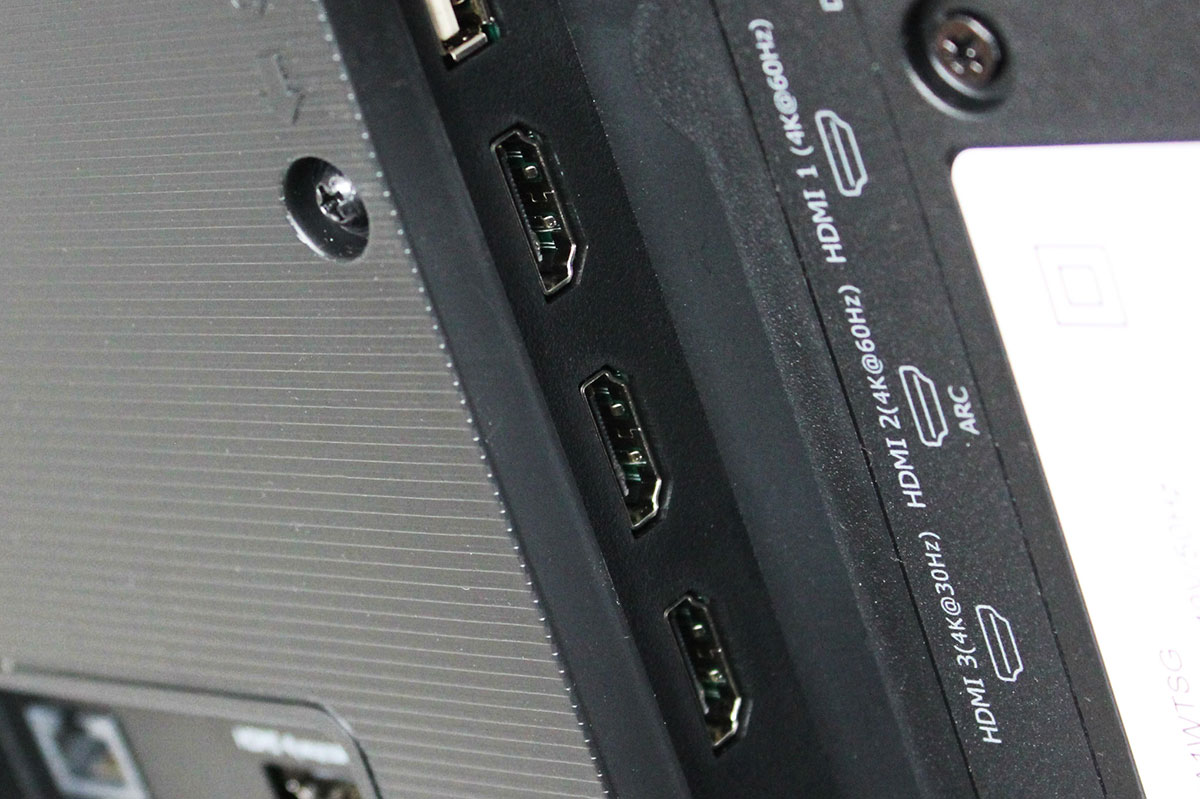

同一部機(例如電視)的 HDMI 未必是同一個版本或者有同樣功能,例如通常只有一組提供 ARC,部分支援 4K/60P,另一部分則只支援 1080P 或者 4K/30P 等,選購或者接駁的時候要留意。

想知道不同 HDMI 版本之間的功能同規格差別,可以參考下面的列表:

HDMI
版本

1.0

1.1

1.2

1.3

1.4

2.0

2.1

    1.2a  1.3a
1.3b
1.3b1
1.3c
 1.4a
1.4b
 2.0a
2.0b


色域 (Color Space)

SD: Rec. 601 (YCbCr) Ο Ο Ο Ο Ο Ο Ο
HD: Rec. 709 (sRGB) Ο Ο Ο Ο Ο Ο Ο
xvYCC X X X Ο Ο Ο Ο
Rec. 2020 X X X X X Ο Ο

其他規格、功能

8 聲道 LPCM、24bit/192 kHz 音訊 Ο Ο Ο Ο Ο Ο Ο
全高清 Blu-ray、HD DVD 視訊 Ο Ο Ο Ο Ο Ο Ο
CEC(Consumer Electronic Control) Ο Ο Ο Ο Ο Ο Ο
DVD-Audio X Ο Ο Ο Ο Ο Ο
Super Audio CD(DSD) X X Ο Ο Ο Ο Ο
Deep Color X X X Ο Ο Ο Ο
Auto lip-sync X X X Ο Ο Ο Ο
Dolby TrueHD、DTS-HD MA 串流 X X X Ο Ο Ο Ο
3D X X X X Ο Ο Ο
互聯網分享 X X X X Ο Ο Ο
ARC(Audio Return Channel) X X X X Ο Ο Ο
32 聲道音訊 X X X X X Ο Ο
Hybrid Log-Gamma (HLG) HDR X X X X X Ο Ο
靜態 HDR(Static HDR) X X X X X Ο Ο
動態 HDR(Dynamic HDR) X X X X X X Ο
Variable refresh rate (Game Mode VRR) X X X X X X Ο
4K/30p X X X X Ο Ο Ο
4K/60p X X X X X Ο Ο
4K、8K、10K/120p X X X X X X Ο
