有時在 DAP 或者以往一些機頂盒、音樂播放器上面都可以見到,3.5mm 端子除了可以連接耳機或者作為 Line-out 之外,規格上面仲標示住光纖或者同軸的數碼輸出,除了節省機身空間之外,也可以連接額外的解碼或耳擴,到底這種混合端子實際上係點運作?連接又用到咩線材?機身有冇咩需要設定?今次就同大家介紹一下。

是模擬也是數碼端子

除了 DAP 之外,好多小型或者便攜的音樂、多媒體播放器都會配備 3.5mm 端子,無論是連接耳機,或者 Line-out 連接喇叭等,都是播放器先做解碼,在 3.5mm 輸出模擬訊號。不過部分高階少少的 DAP 在 3.5mm 端子上就加入了數碼輸出,部分採用了光纖(TOSLINK)傳輸,部分則採用了同軸(COAXIAL)的方式。端子的結構同普通 3.5mm 輸出不太一樣,多了額外的數碼傳輸部件。

有時在 DAP 或者以往一些機頂盒、音樂播放器上面都可以見到,3.5mm 端子除了可以連接耳機或者作為 Line-out 之外,規格上面仲標示住光纖或者同軸的數碼輸出,除了節省機身空間之外,也可以連接額外的解碼或耳擴,到底這種混合端子實際上係點運作?連接又用到咩線材?機身有冇咩需要設定?今次就同大家介紹一下。

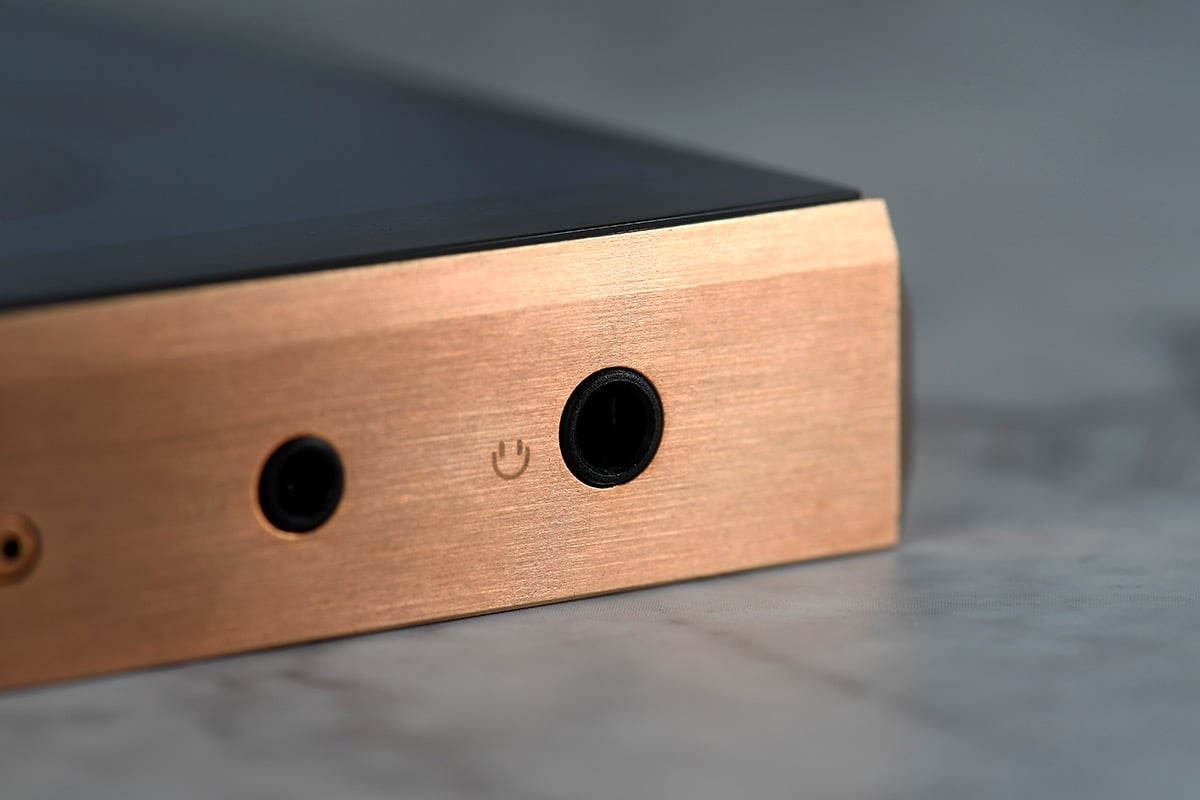

AK SP1000 Copper 的 3.5mm 輸出表面上同普通耳機端子一樣,不過就可以插入光纖線,連接額外的後級或者耳擴做解碼。

有時在 DAP 或者以往一些機頂盒、音樂播放器上面都可以見到,3.5mm 端子除了可以連接耳機或者作為 Line-out 之外,規格上面仲標示住光纖或者同軸的數碼輸出,除了節省機身空間之外,也可以連接額外的解碼或耳擴,到底這種混合端子實際上係點運作?連接又用到咩線材?機身有冇咩需要設定?今次就同大家介紹一下。

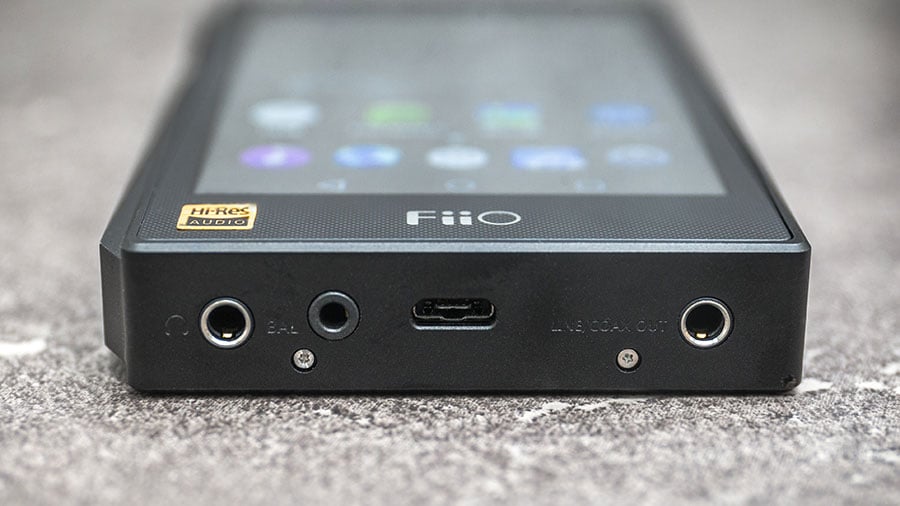

Fiio X5 III 上面就有「COAX OUT」的標示,即是 3.5mm 的同軸輸出,同「LINE OUT」共用端子。

3.5mm 光纖頭只是一個小轉插

光纖輸出就是在 3.5mm 端子的最底部加入了光纖訊號發射器,連接的線材當然就是光纖線,一邊的光纖 3.5mm 插頭比起普通 3.5mm 會稍為長少少,尖端穿孔的部分同傳統光纖一樣。由於插頭較細,所以又叫做 Mini-TOSLINK。至於線材的另一邊則是常見的方形光纖頭,通常用來連接備有光纖輸入的額外解碼器。要特登買一條線會唔會好麻煩?其實 3.5mm 光纖插頭只係「形狀」改變,中間沒有任何訊號轉換,所以其實用返原有的方頭光纖線,再買個 3.5mm 光纖頭轉插使用都可以。

有時在 DAP 或者以往一些機頂盒、音樂播放器上面都可以見到,3.5mm 端子除了可以連接耳機或者作為 Line-out 之外,規格上面仲標示住光纖或者同軸的數碼輸出,除了節省機身空間之外,也可以連接額外的解碼或耳擴,到底這種混合端子實際上係點運作?連接又用到咩線材?機身有冇咩需要設定?今次就同大家介紹一下。

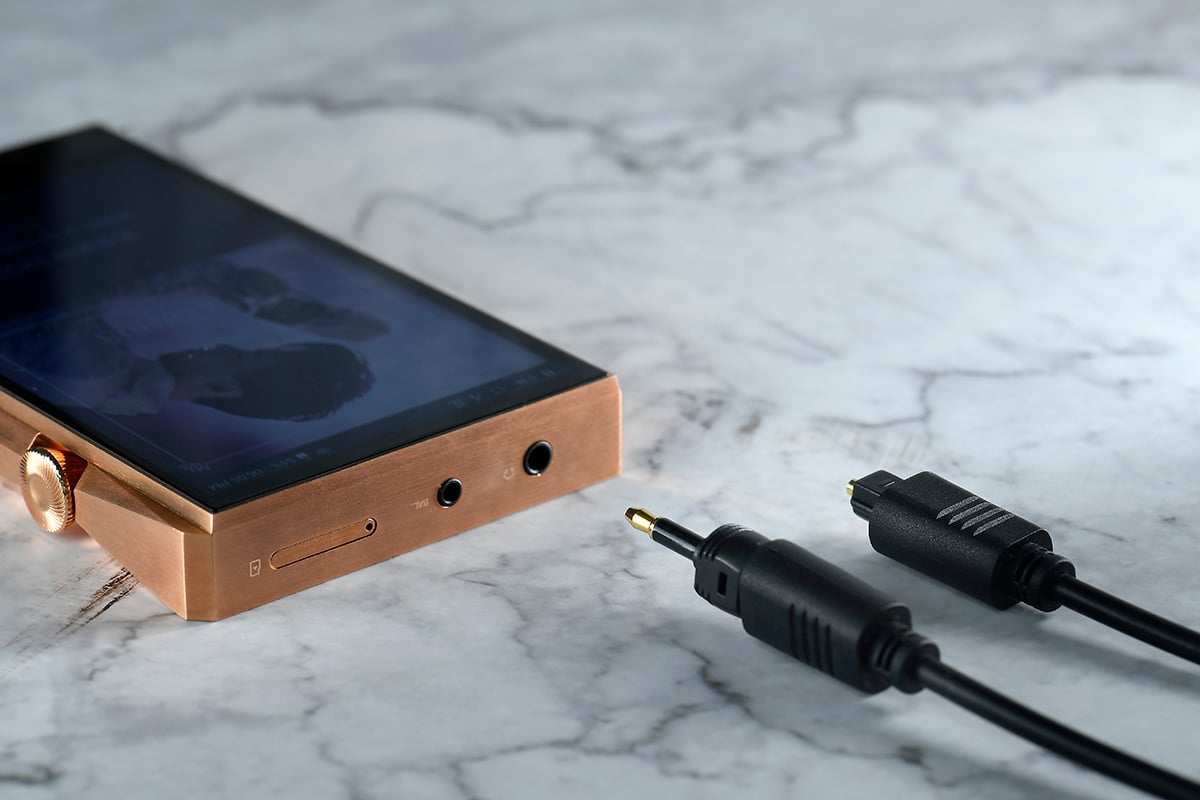

3.5mm 端子入面的光學輸出組件會稍稍縮後,避免被普通耳機插頭碰到損壞,所以 3.5mm 光纖(Mini-TOSLINK)的插頭比起普通耳機端子會稍長一點點。

有時在 DAP 或者以往一些機頂盒、音樂播放器上面都可以見到,3.5mm 端子除了可以連接耳機或者作為 Line-out 之外,規格上面仲標示住光纖或者同軸的數碼輸出,除了節省機身空間之外,也可以連接額外的解碼或耳擴,到底這種混合端子實際上係點運作?連接又用到咩線材?機身有冇咩需要設定?今次就同大家介紹一下。

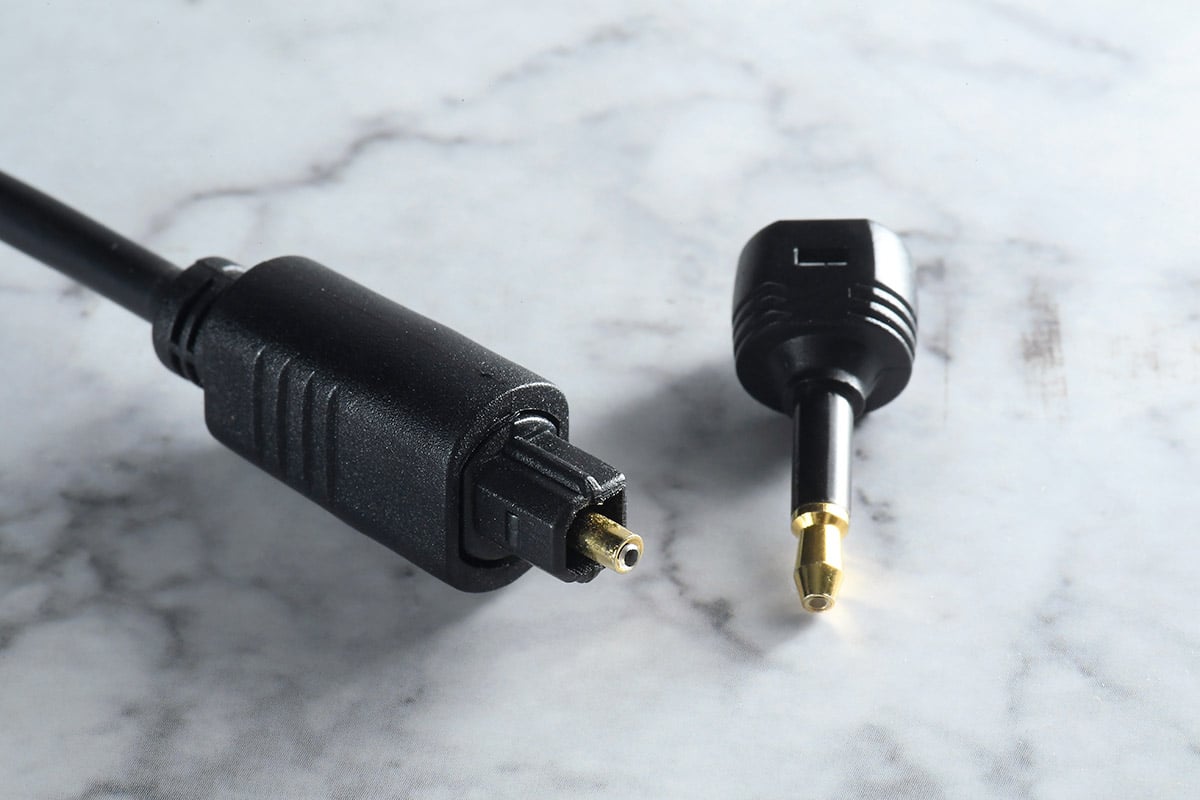

3.5mm 光纖線中間並沒有訊號轉換,只是插頭形狀不同,所以用一個小小的平價轉插已經可以將普通光纖線變成 3.5mm 光纖線。

有時在 DAP 或者以往一些機頂盒、音樂播放器上面都可以見到,3.5mm 端子除了可以連接耳機或者作為 Line-out 之外,規格上面仲標示住光纖或者同軸的數碼輸出,除了節省機身空間之外,也可以連接額外的解碼或耳擴,到底這種混合端子實際上係點運作?連接又用到咩線材?機身有冇咩需要設定?今次就同大家介紹一下。

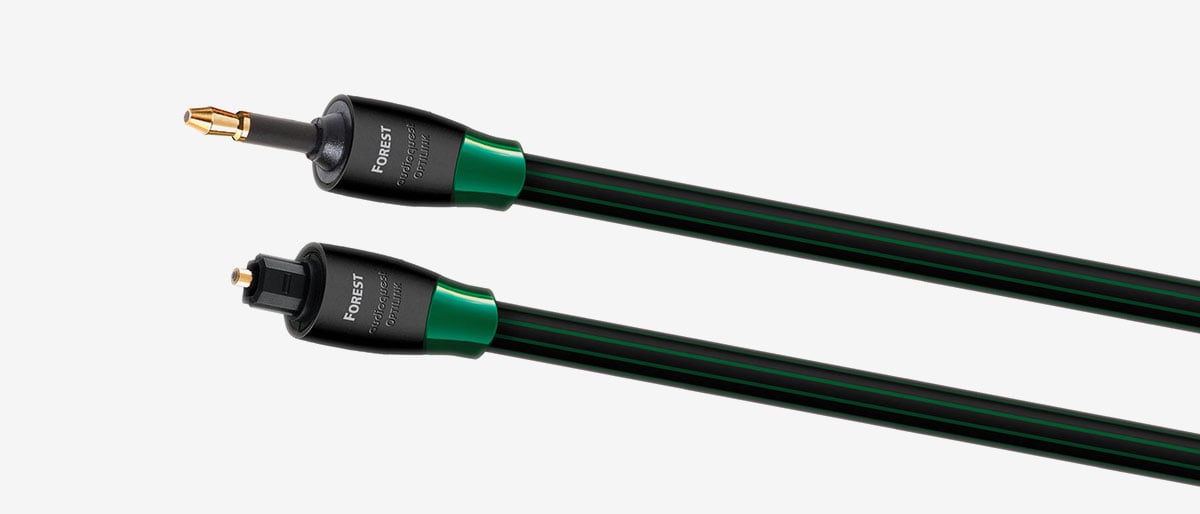

一體式的 3.5mm 光纖線當然就更穩固一點,AudioQuest 就有推出過這款 Forest 線材,質素當然也好一點,不過比起用轉插就貴一些了。

有時在 DAP 或者以往一些機頂盒、音樂播放器上面都可以見到,3.5mm 端子除了可以連接耳機或者作為 Line-out 之外,規格上面仲標示住光纖或者同軸的數碼輸出,除了節省機身空間之外,也可以連接額外的解碼或耳擴,到底這種混合端子實際上係點運作?連接又用到咩線材?機身有冇咩需要設定?今次就同大家介紹一下。

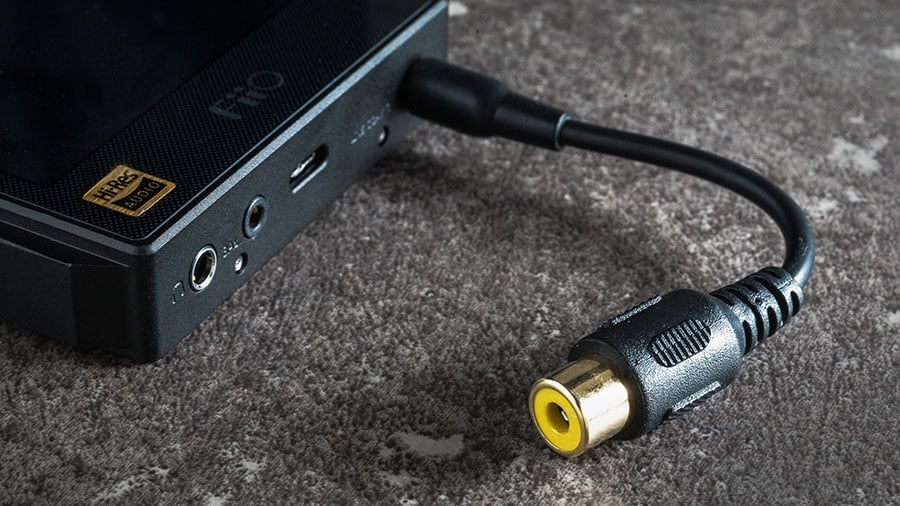

3.5mm 同軸線除了用轉插頭之外,也有這種一體式的 3.5mm 轉普通 RCA 插頭的同軸線。

有時在 DAP 或者以往一些機頂盒、音樂播放器上面都可以見到,3.5mm 端子除了可以連接耳機或者作為 Line-out 之外,規格上面仲標示住光纖或者同軸的數碼輸出,除了節省機身空間之外,也可以連接額外的解碼或耳擴,到底這種混合端子實際上係點運作?連接又用到咩線材?機身有冇咩需要設定?今次就同大家介紹一下。

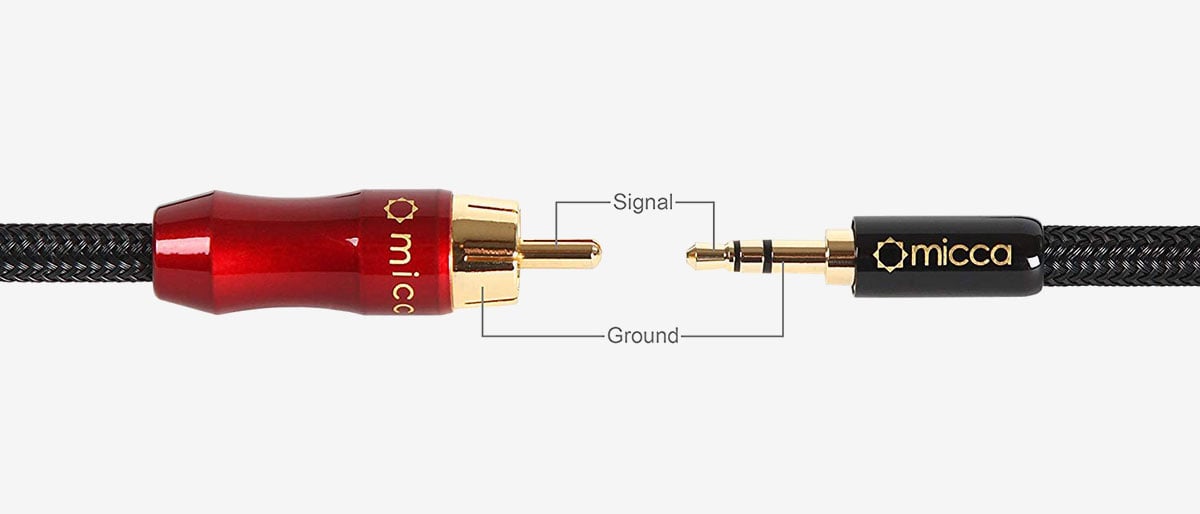

TRS 3.5mm 端子的尖端(Tip)部分對應了同軸的數碼訊號,端子的底部(Sleeve)就對應了接地。

有時在 DAP 或者以往一些機頂盒、音樂播放器上面都可以見到,3.5mm 端子除了可以連接耳機或者作為 Line-out 之外,規格上面仲標示住光纖或者同軸的數碼輸出,除了節省機身空間之外,也可以連接額外的解碼或耳擴,到底這種混合端子實際上係點運作?連接又用到咩線材?機身有冇咩需要設定?今次就同大家介紹一下。
3.5mm 同軸同光纖類似,都有這類轉插可以用。

自動與手動:數碼輸出的常見設定

至於 3.5mm 同軸的情況也差不多,可以用轉插,也有現成的 3.5mm 轉同軸線材出售。而插上光纖/同軸的數碼輸出時,以 AK SP1000 Copper 為例,會自動轉成數碼(光纖)輸出,有部分器材,例如 FIIO X3 就需要在選單內手動選擇數碼(同軸)輸出。而選擇為數碼輸出之後,以支援 DSD 的 DAP 為例,可以設定為 D2P(DSD to PCM)或者 DoP(DSD over PCM)模式,前者會先將 DSD 解碼轉換成 PCM 再輸出,後者則以原生 DSD「偽裝」成 PCM 直接輸出,後面連接的 DAC 或者耳擴亦都要設定做對應的模式先至可以正確解碼。

有時在 DAP 或者以往一些機頂盒、音樂播放器上面都可以見到,3.5mm 端子除了可以連接耳機或者作為 Line-out 之外,規格上面仲標示住光纖或者同軸的數碼輸出,除了節省機身空間之外,也可以連接額外的解碼或耳擴,到底這種混合端子實際上係點運作?連接又用到咩線材?機身有冇咩需要設定?今次就同大家介紹一下。

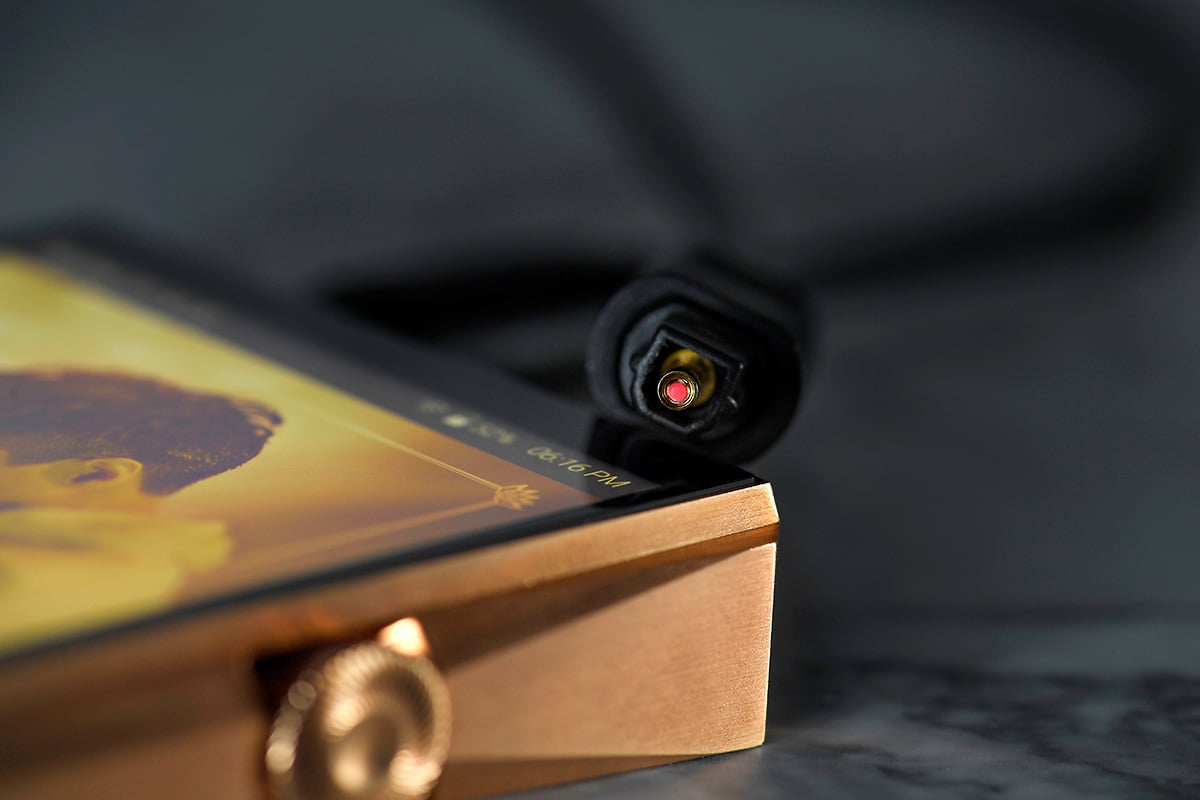

部分 DAP 或者播放器上的 3.5mm 模擬/數碼端子要手動設定先至可以轉換成數碼輸出,以 AK SP1000 Copper 為例,輸入光纖端子之後就識得自動切換,插上就會見到線材中間的紅光。
