【SPILL 百科】RCA Audio:歷史悠久、地位仍無可取替的紅白線

2020年03月23日

有用過或者見過舊式電視、VCD/DVD 機的朋友可能對 RCA Audio 端子及線材唔會陌生,RCA Audio 線亦都係「傳說中」的「紅白線」,白色插頭同端子係左聲道,紅色係右聲道。雖然影音和音響器材都經歷過好多時代更替,但 RCA Audio 依然屹立不倒,仍然廣泛應用於音樂、音效的模擬傳送上面,而且在可見的將來都見唔到有挑戰者。

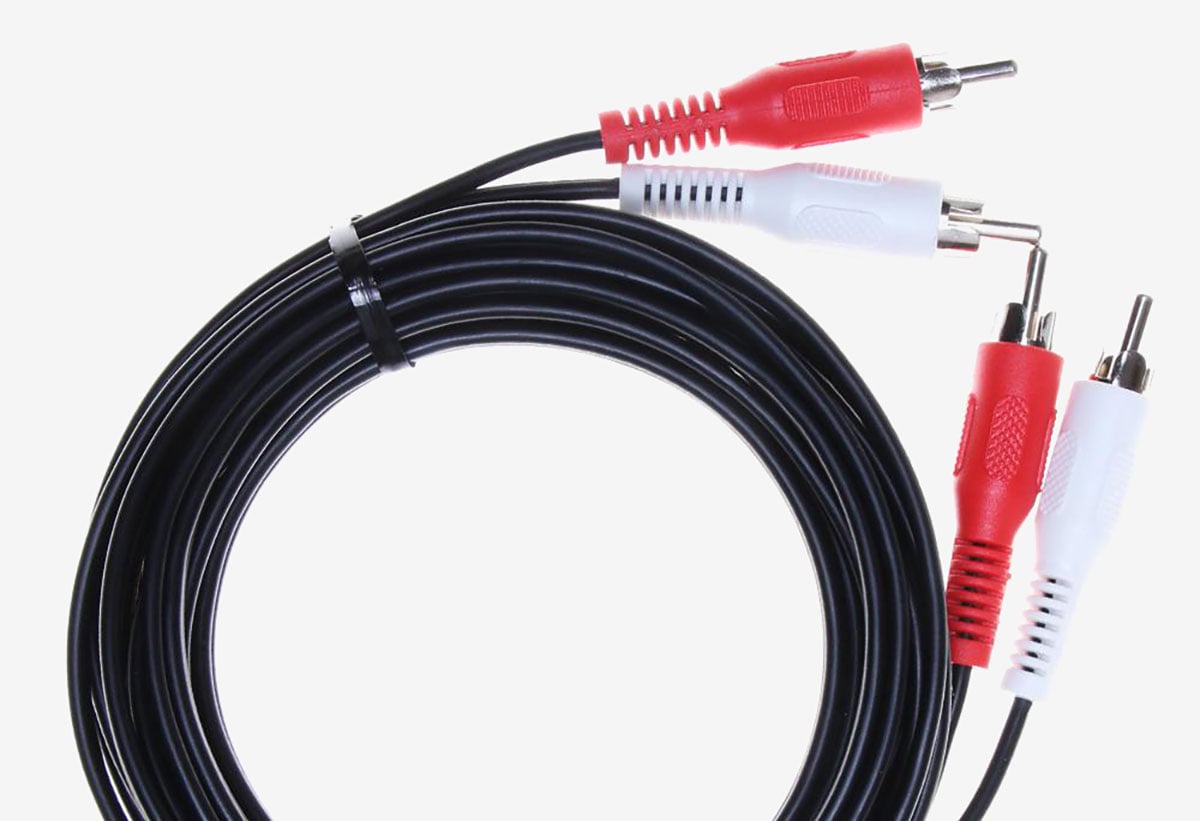

有用過或者見過舊式電視、VCD/DVD 機的朋友可能對 RCA Audio 端子及線材唔會陌生,RCA Audio 線亦都係「傳說中」的「紅白線」,白色插頭同端子係左聲道,紅色係右聲道。

白左紅右但變化多端

雖然俗稱紅白線,不過實際上紅黑、紅藍,甚至其他顏色標示都有。實際連接時主要認住接駁器材的紅白/左右聲道端子,做返對應的左對左、右對右連接,不要交叉接駁就可以,所以反而器材上面多數固定係紅、白標示。小型器材或者便攜影音器材上面的模擬音訊輸出多數為 3.5mm 端子,而較大型的器材則多數採用 RCA Audio 端子。線材就視乎用料、屏蔽設計等等,由幾十元到數千元,甚至更貴都有。

有用過或者見過舊式電視、VCD/DVD 機的朋友可能對 RCA Audio 端子及線材唔會陌生,RCA Audio 線亦都係「傳說中」的「紅白線」,白色插頭同端子係左聲道,紅色係右聲道。

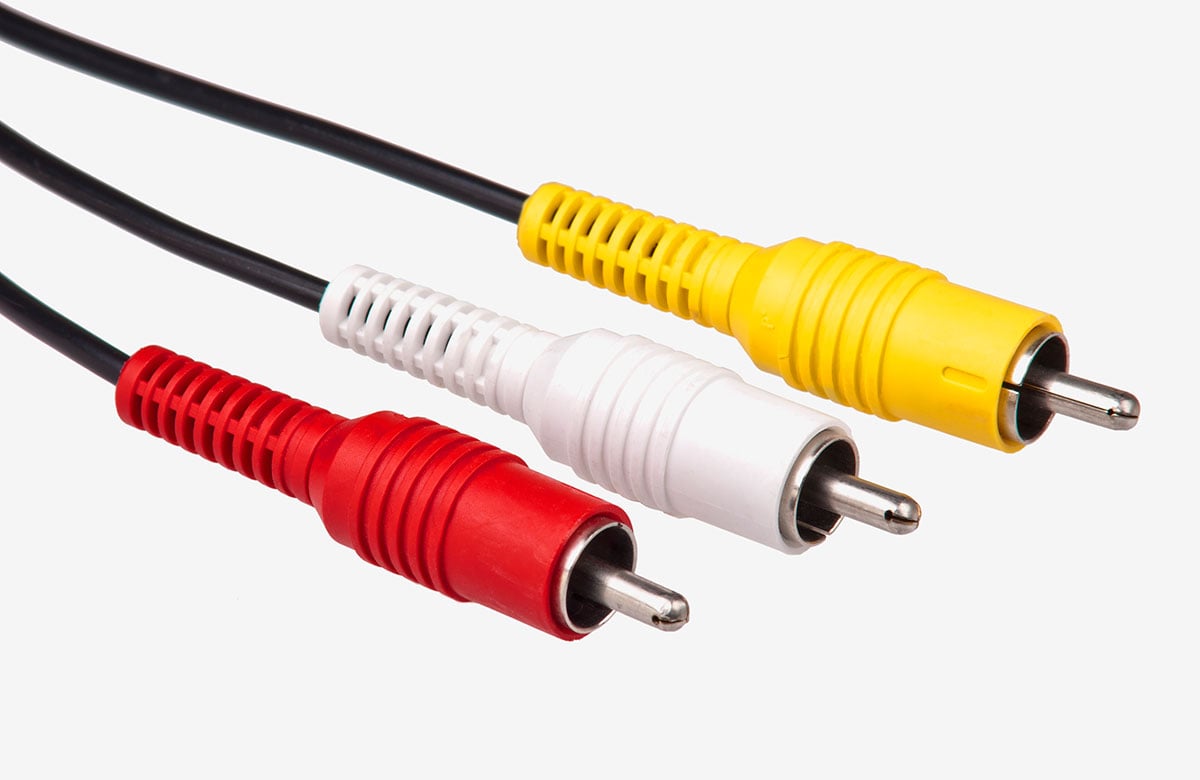

舊式影音器材常見的紅、白、黃三色線,分別對應右聲道、左聲道,以及 Composite Video 模擬視頻訊號。

有用過或者見過舊式電視、VCD/DVD 機的朋友可能對 RCA Audio 端子及線材唔會陌生,RCA Audio 線亦都係「傳說中」的「紅白線」,白色插頭同端子係左聲道,紅色係右聲道。

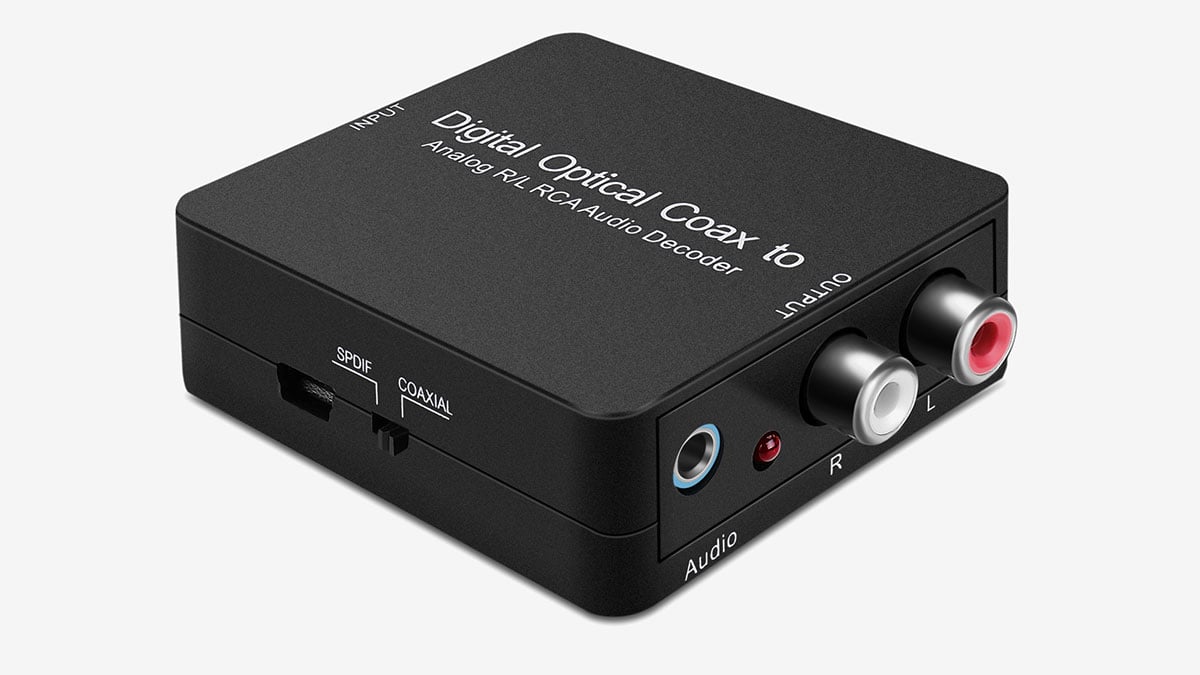

雖然話小型器材用 3.5mm audio、大型器材用 RCA Audio,不過其實好多這類小型 DAC 都會配備 RCA 輸出,方便連接擴音機或者主動式喇叭。

有用過或者見過舊式電視、VCD/DVD 機的朋友可能對 RCA Audio 端子及線材唔會陌生,RCA Audio 線亦都係「傳說中」的「紅白線」,白色插頭同端子係左聲道,紅色係右聲道。

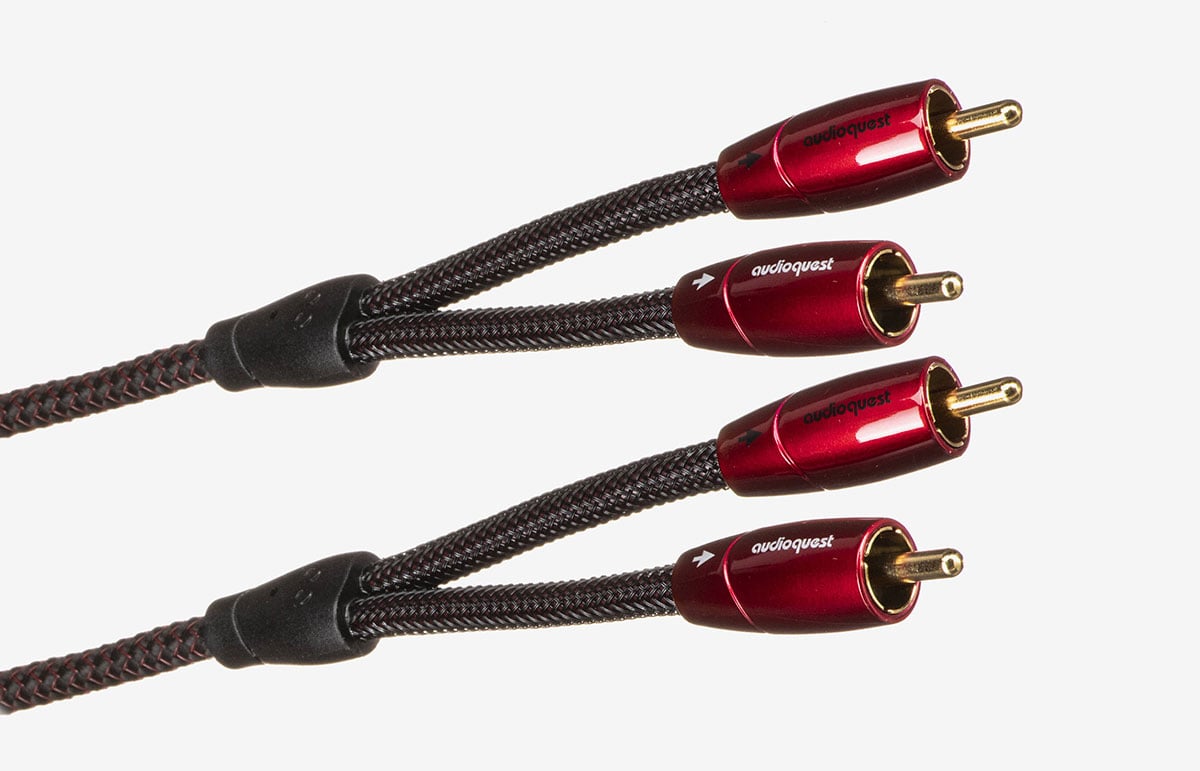

實際上好多 RCA Audio 線,尤其係貴一點的線材都未必會用返傳統的紅、白標示。

因「美國無線電公司」而命名

另外,RCA 端子也被稱為「Phono Connector」,直譯為「留聲機介面」,因為最初這種端子是設計來連接留聲機和無線電接受裝置。其後半導體收音機面世,美國無線電公司(Radio Corporation of America / RCA)在 1930 年代的大多收音機中都採用了這種連接方式,於是這種端子就被命名為 RCA。另外由於常用的端子外形似足一朵蓮花,所以 RCA 插頭又被稱為蓮花頭。

有用過或者見過舊式電視、VCD/DVD 機的朋友可能對 RCA Audio 端子及線材唔會陌生,RCA Audio 線亦都係「傳說中」的「紅白線」,白色插頭同端子係左聲道,紅色係右聲道。

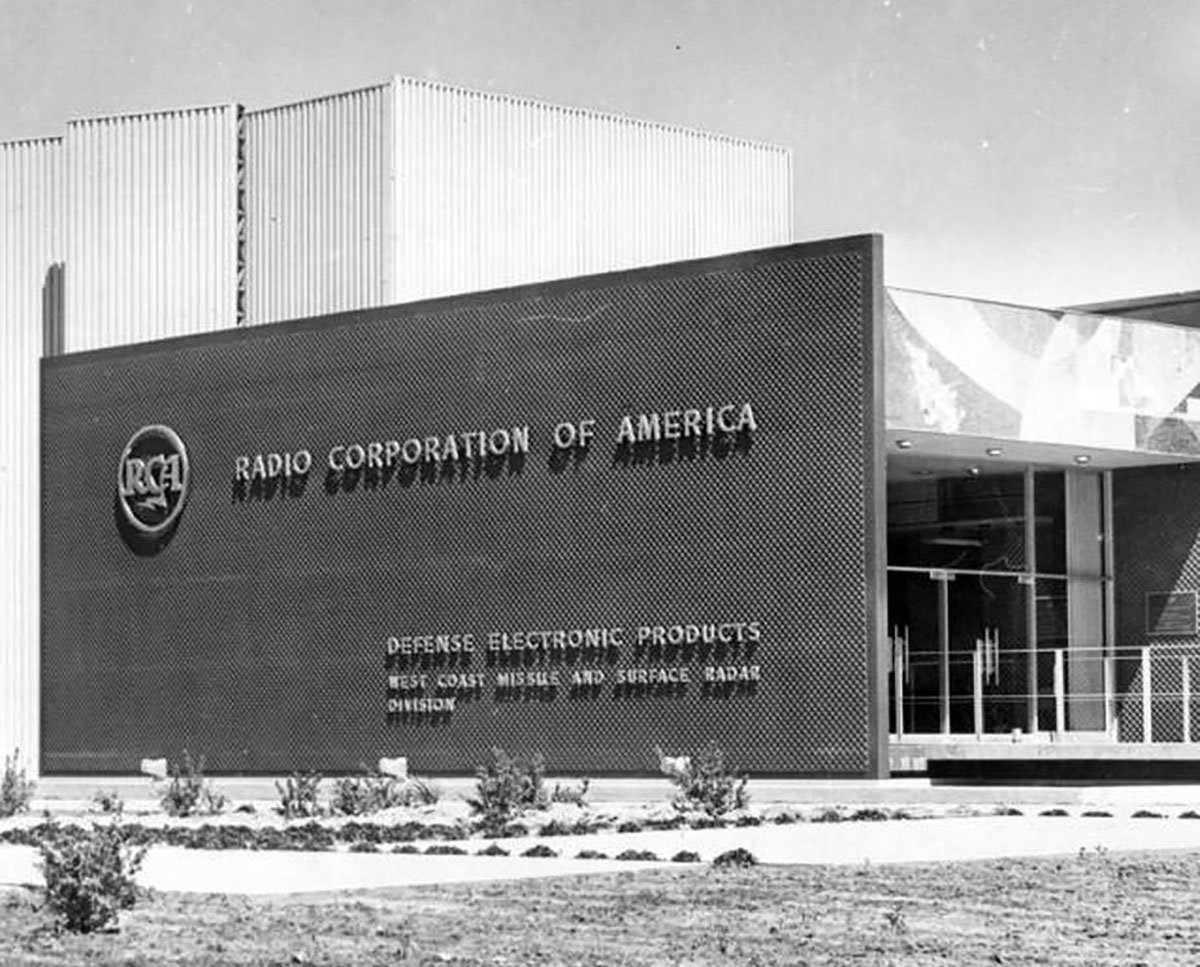

RCA 聽得多,不過相信好多朋友都唔知道其實係以美國無線電公司(Radio Corporation of America)的縮寫來命名。

有用過或者見過舊式電視、VCD/DVD 機的朋友可能對 RCA Audio 端子及線材唔會陌生,RCA Audio 線亦都係「傳說中」的「紅白線」,白色插頭同端子係左聲道,紅色係右聲道。
由於 RCA 其中一種常見的插頭是這樣一片片金屬圍住中間的接點,形態似蓮花,所以也俗稱蓮花頭。

多聲道、視訊,甚至數碼都採用

RCA 線材及端子除了傳送兩聲道音訊之外,也會用作連接多聲道器材,例如傳統的 A/V 前後級擴音機之間就會用到 RCA Audio 連接,而端子以往也會有常用的顏色標示方便大家辨認和接駁。例如中置係綠色、左後置係藍牙、右後置係灰色、超低音係紫色等等。而畫面的模擬訊號,例如 Composite Video、色差等等其實都係用到同樣的端子,係接駁容易混淆,所以就有上述各種顏色標示。此外,甚至連傳送數碼訊號的同軸也是採用 RCA 插頭,不過線材阻抗就稍有不同,就不可以亂用了。

有用過或者見過舊式電視、VCD/DVD 機的朋友可能對 RCA Audio 端子及線材唔會陌生,RCA Audio 線亦都係「傳說中」的「紅白線」,白色插頭同端子係左聲道,紅色係右聲道。

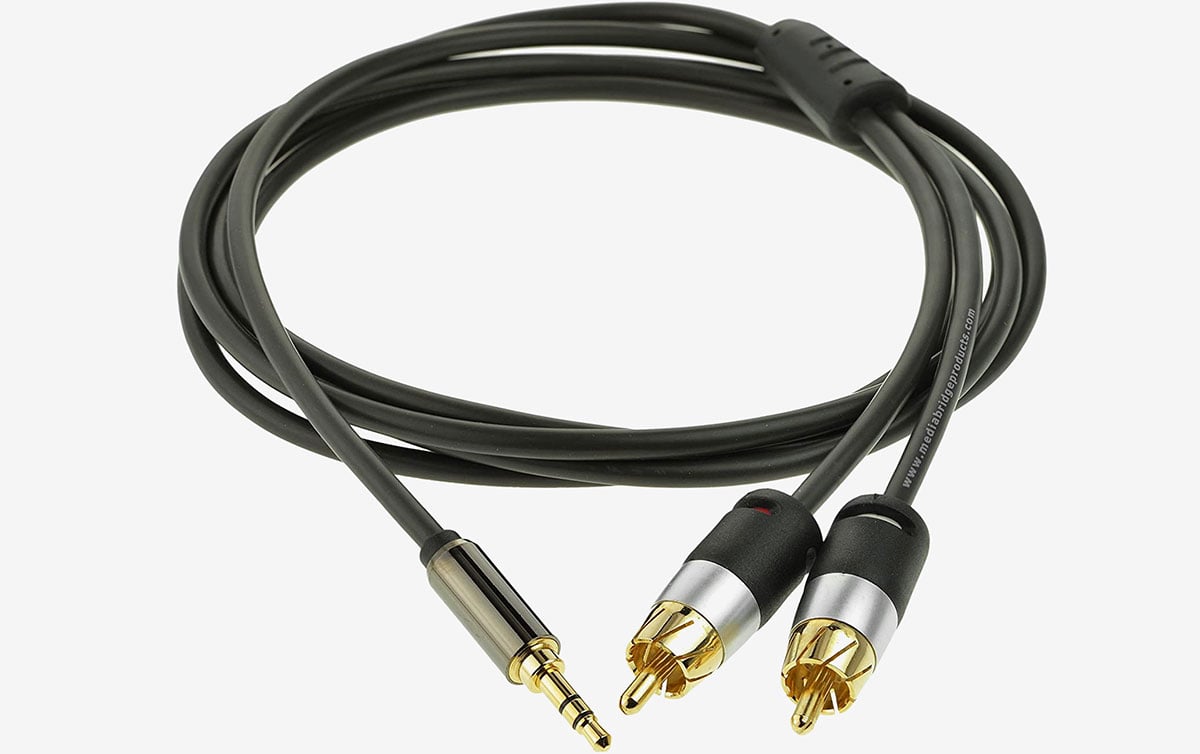

3.5mm audio 轉 RCA Audio 也是常見的模擬音訊轉接方式。

有用過或者見過舊式電視、VCD/DVD 機的朋友可能對 RCA Audio 端子及線材唔會陌生,RCA Audio 線亦都係「傳說中」的「紅白線」,白色插頭同端子係左聲道,紅色係右聲道。

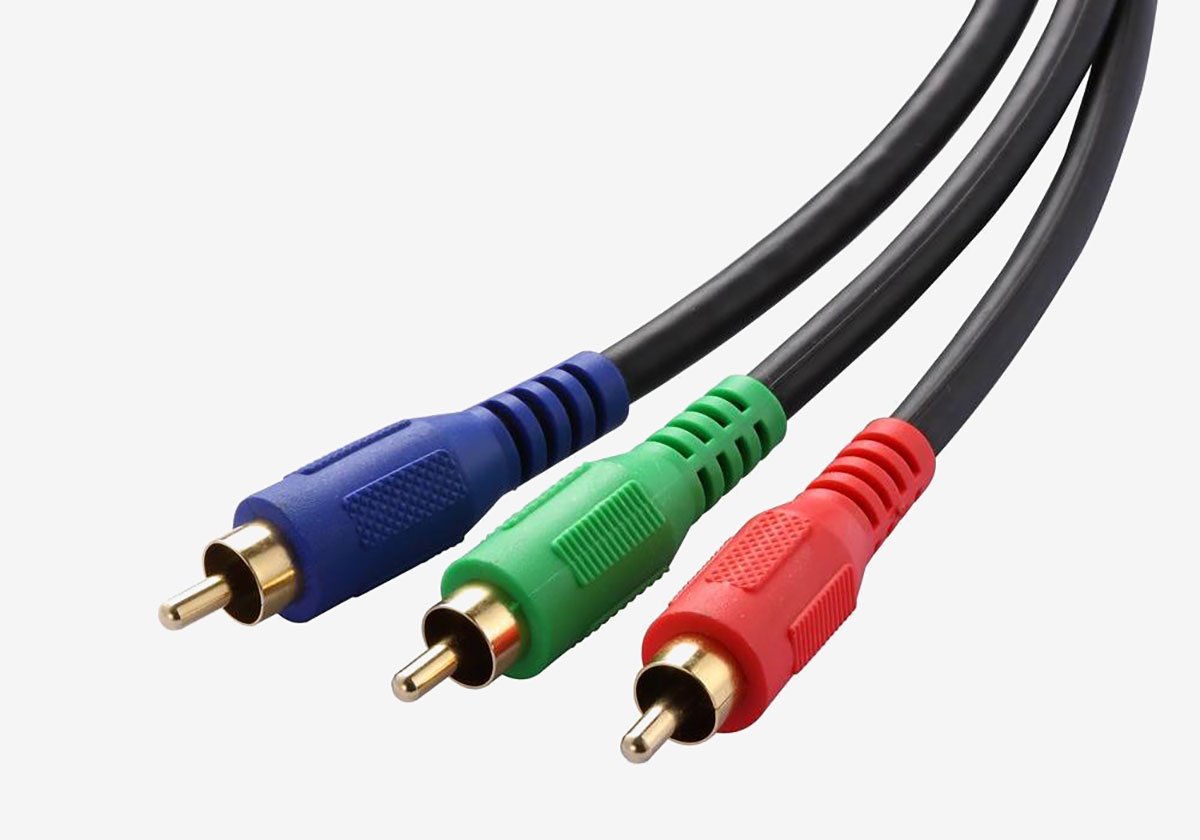

色差端子用到的也是 RCA 插頭和線材,不過就會以紅、綠、藍色標示。

有用過或者見過舊式電視、VCD/DVD 機的朋友可能對 RCA Audio 端子及線材唔會陌生,RCA Audio 線亦都係「傳說中」的「紅白線」,白色插頭同端子係左聲道,紅色係右聲道。

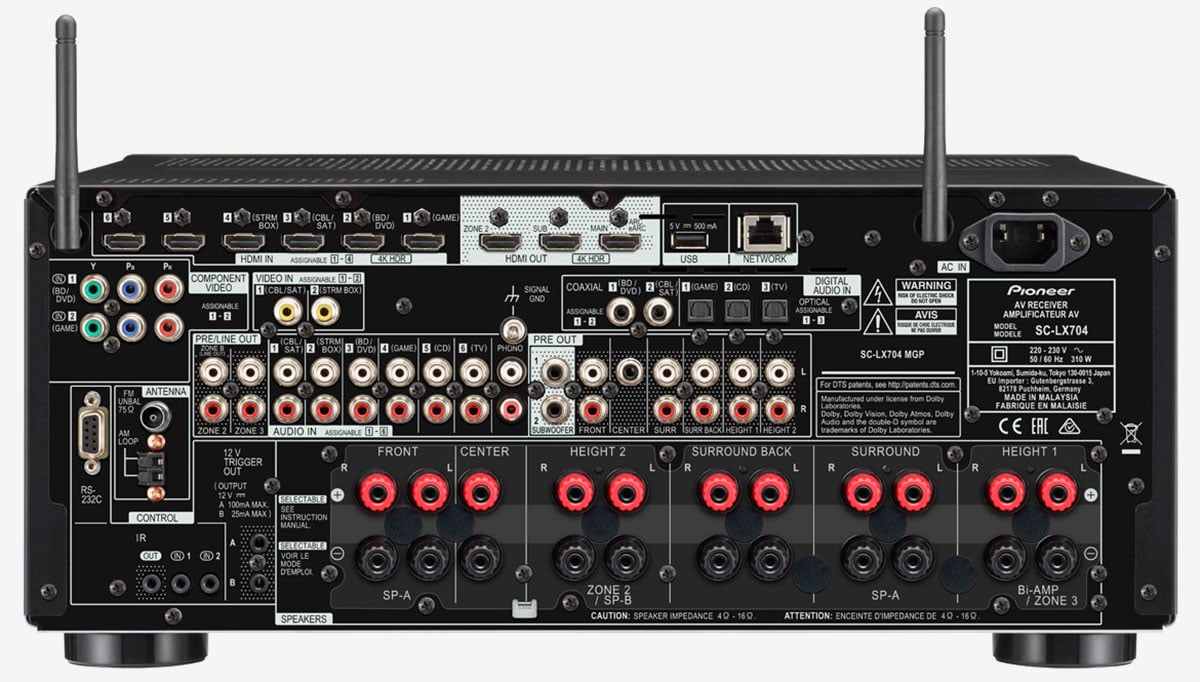

新一代 A/V 擴音機即使有多聲道 RCA 模擬輸出,通常也只以紅、白標示,連紫色表示RCA 超低音的做法也不太常見了。
