HDMI 已經是現時連接電視、擴音機、機頂盒、遊戲機等各種影音器材最主要的接線,不過隨著影像規格向 4K8K 提升,器材的更新加上 HDMI 版本的變化,不少用家對 HDMI 連接都有一些使用上的問題,今次就同大家分享一下各種常見的 HDMI 知識和應用。

Q1:

有哪些器材配備 HDMI 連接?是否大部分影音傳輸都已採用 HDMI?

就如上面所講,電視、擴音機、機頂盒、媒體播放器、Blu-ray 機、Soundbar、遊戲機、電腦、電腦屏幕等等,但凡有影像傳輸的影音、多媒體、電腦產品,大部分都採用了 HDMI 連接來傳送影像和聲音,甚至一些純音響類的器材也加入了 HDMI,主要用作傳輸音訊或者連接電視以 ARC 回傳音效、又或者在電視上顯示設定選單。雖然仍會有一些例外,不過 HDMI 的確是現時最主要的影音傳輸介面。

HDMI 已經是現時連接電視、擴音機、機頂盒、遊戲機等各種影音器材最主要的接線,不過隨著影像規格向 4K、8K 提升,器材的更新加上 HDMI 版本的變化,不少用家對 HDMI 連接都有一些使用上的問題,今次就同大家分享一下各種常見的 HDMI 知識和應用。

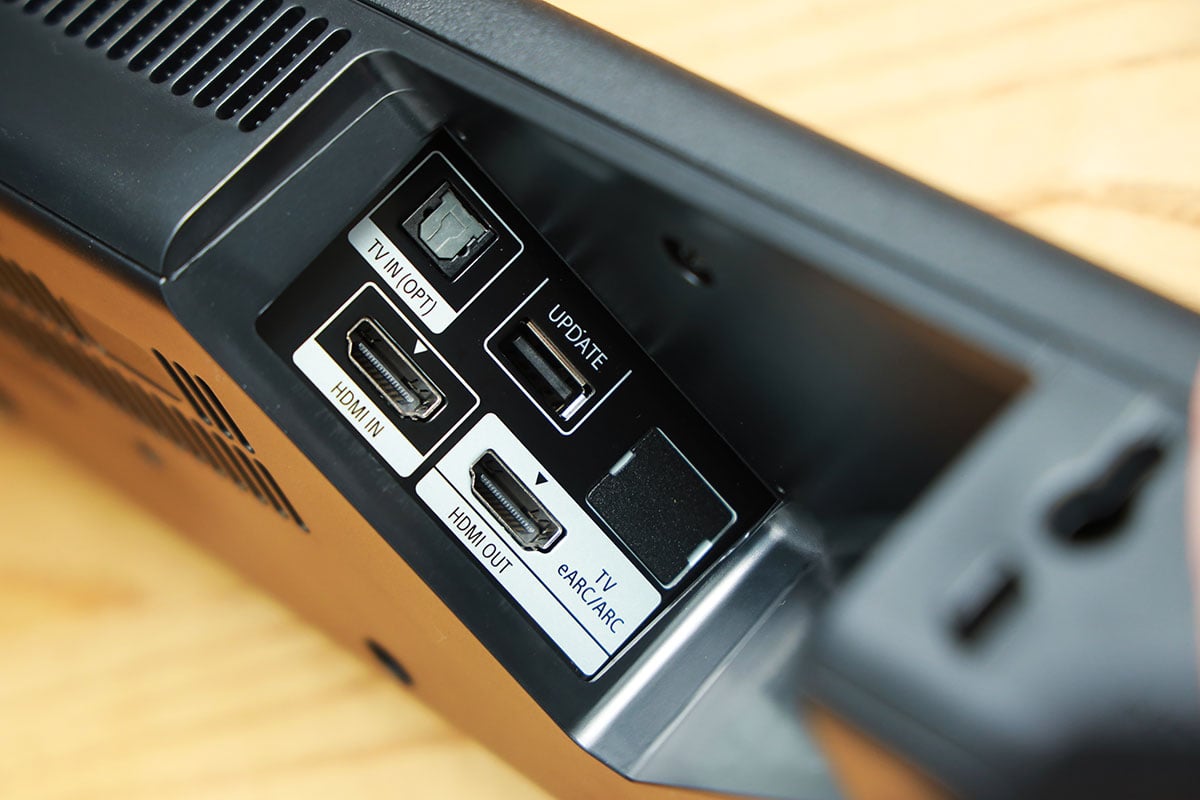

大部分影音器材都會配備 HDMI 作為影音傳輸的介面,以 Soundbar 為例就通常配備 HDMI 輸入、輸出,不過有時入門型號就只提供一組 HDMI(ARC)插頭,更入門的甚至不設 HDMI 而只有光纖數碼輸入。

Q2:

HDMI 有版本之分?最主要的 HDMI 版本有哪些?

HDMI 由 2002 年的 1.0 版本到 2017 年的 2.1 版本,已經經歷了多個版本的更新,當中比較熱門、較多器材採用的主要版本分別是支援 3D 及 ARC 的 1.4 版、加入 4K 解像度的 2.0 版、兼容 HDR 的 2.0a 版,以及最新支援 8K/60p、48Gbps 高頻寬的 2.1 版。

延伸閱讀:

▸ 【為睇 4K 做準備】HDMI 規格大進化 歷代版本功能大剖析

HDMI 已經是現時連接電視、擴音機、機頂盒、遊戲機等各種影音器材最主要的接線,不過隨著影像規格向 4K、8K 提升,器材的更新加上 HDMI 版本的變化,不少用家對 HDMI 連接都有一些使用上的問題,今次就同大家分享一下各種常見的 HDMI 知識和應用。

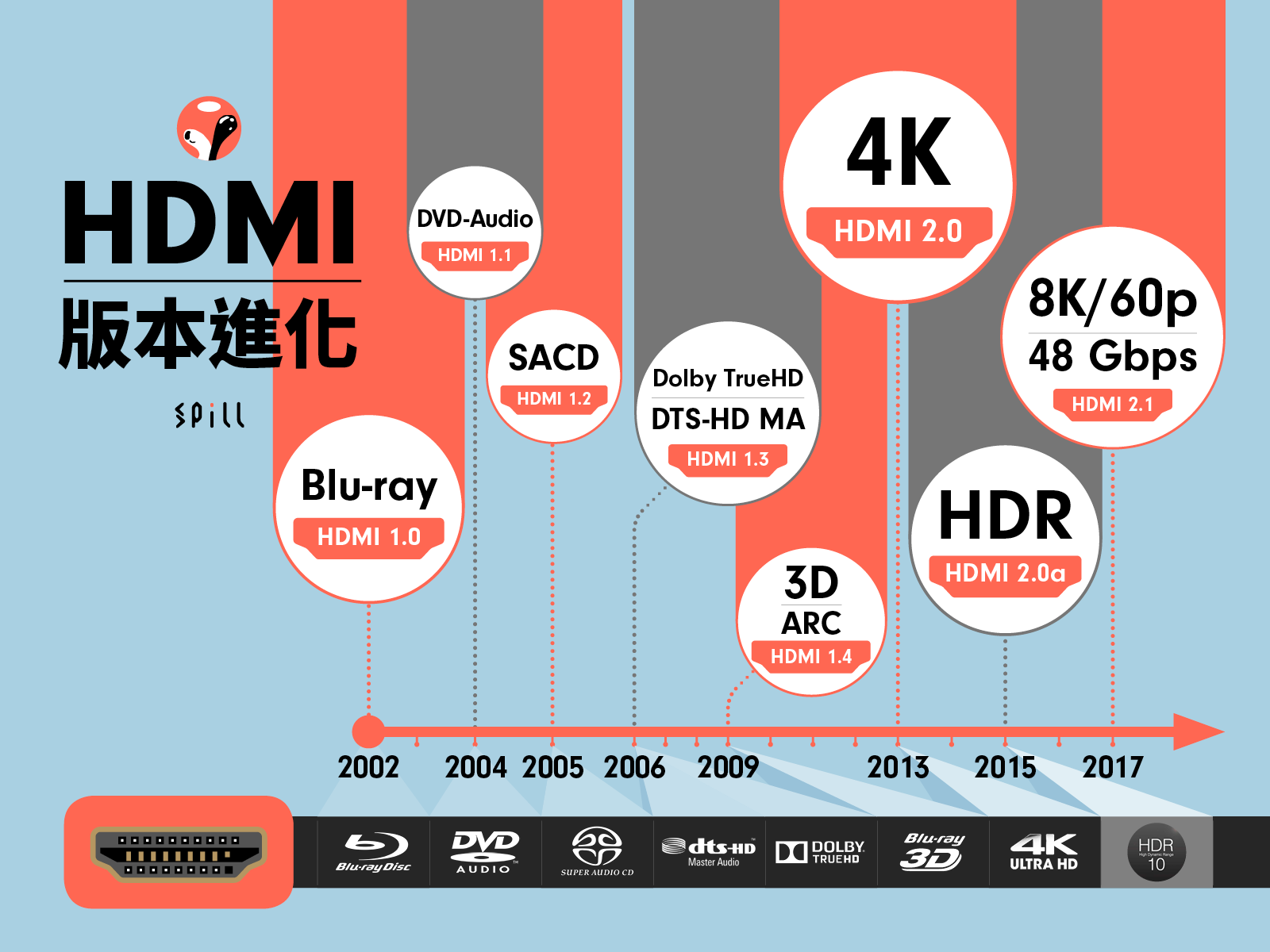

由 2002 年推出的 HDMI 1.0 到 2017 年的 HDMI 2.1,HDMI 已經經歷了多個版本變化以及加入了很多新功能。

Q3:

HDMI 有插頭之分?HDMI 端子有哪些?

HDMI 其實也有不同的插頭,情況和 USB 有點類似,不過影音器材,例如電視、擴音機、Blu-ray 機、媒體播放器甚至遊戲機等,主要都是採用標準全尺寸的 HDMI 插頭(也就是 HDMI-A)。而相機、攝錄機等便攜器材,部分就會採用細一個碼的 Mini-HDMI 或者最小型的 Micro-HDMI 端子,市面上也有 Micro-HDMI 轉 HDMI(A)等的轉插或者接線可以選擇。

HDMI 已經是現時連接電視、擴音機、機頂盒、遊戲機等各種影音器材最主要的接線,不過隨著影像規格向 4K、8K 提升,器材的更新加上 HDMI 版本的變化,不少用家對 HDMI 連接都有一些使用上的問題,今次就同大家分享一下各種常見的 HDMI 知識和應用。

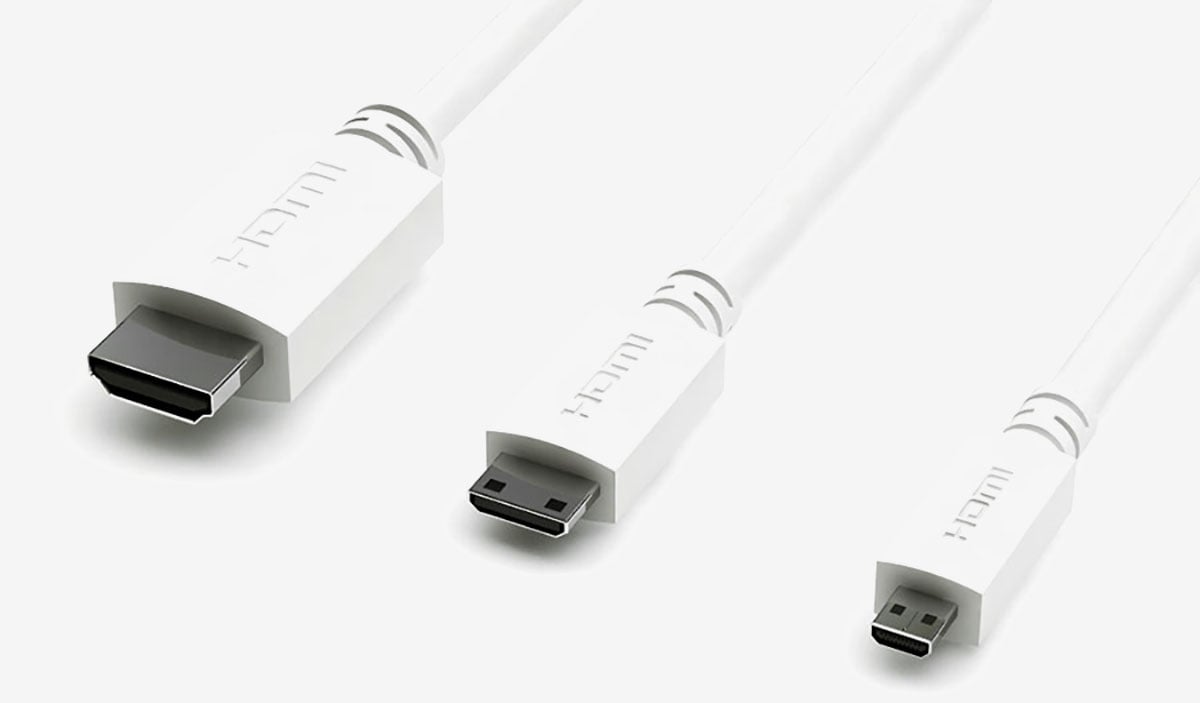

常見的 HDMI 插頭包括了:由左至右 HDMI (A)、Mini-HDMI 以及 Micro-HDMI,當中影音器材最常用的依然係全尺寸的 HDMI (A)。

Q4:

eARC、HDR 這些功能都同 HDMI 有關?

隨著 HDMI 的版本更新,也陸續加入了不少新功能,當中就包括了 DVD-Audio、SACD(DSD)、Auto lip-sync、3D、ARC、HDR 等等。這些功能通常都需要輸出(e.g. Blu-ray 機、UHD Blu-ray 機)和接收(e.g. 電視)兩邊都支援才可以使用。當中 HDMI 1.4 就加入了 3D 和 ARC;HDMI 2.0 就加入了 32 聲道和靜態 HDRHDMI 2.1 就加入了 8KeARC、動態 HDR 以及 VRR(Variable refresh rate)等一系列打機專用功能。

HDMI 已經是現時連接電視、擴音機、機頂盒、遊戲機等各種影音器材最主要的接線,不過隨著影像規格向 4K、8K 提升,器材的更新加上 HDMI 版本的變化,不少用家對 HDMI 連接都有一些使用上的問題,今次就同大家分享一下各種常見的 HDMI 知識和應用。

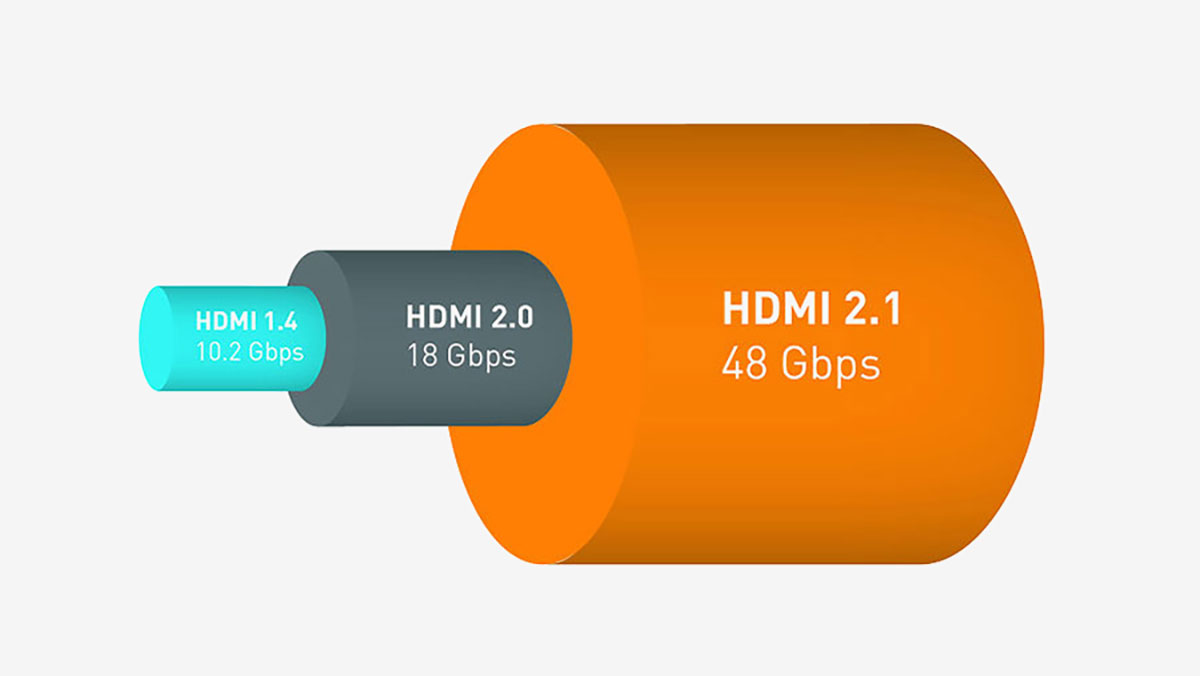

HDMI 2.1 一口氣將頻寬提升至 48Gbps,支援更高解像度和幀率的同時,也加入了更多功能。

Q5:

近年的影音器材都配備了甚麼版本的 HDMI?

現時最新的 HDMI 版本是 2.1,雖然是 2017 年推出的標準,不過實際上是近一兩年才開始引入到電視、擴音機、UHD Blu-ray 機等器材,而且也並不是全部新機、或者新機的全部 HDMI 端子都採用 2.1 版本,部分仍會採用 2.0 版,後者仍是比較常見的標準,甚至部分對影像要求不高的器材仍會採用 1.4 版本。

HDMI 已經是現時連接電視、擴音機、機頂盒、遊戲機等各種影音器材最主要的接線,不過隨著影像規格向 4K、8K 提升,器材的更新加上 HDMI 版本的變化,不少用家對 HDMI 連接都有一些使用上的問題,今次就同大家分享一下各種常見的 HDMI 知識和應用。

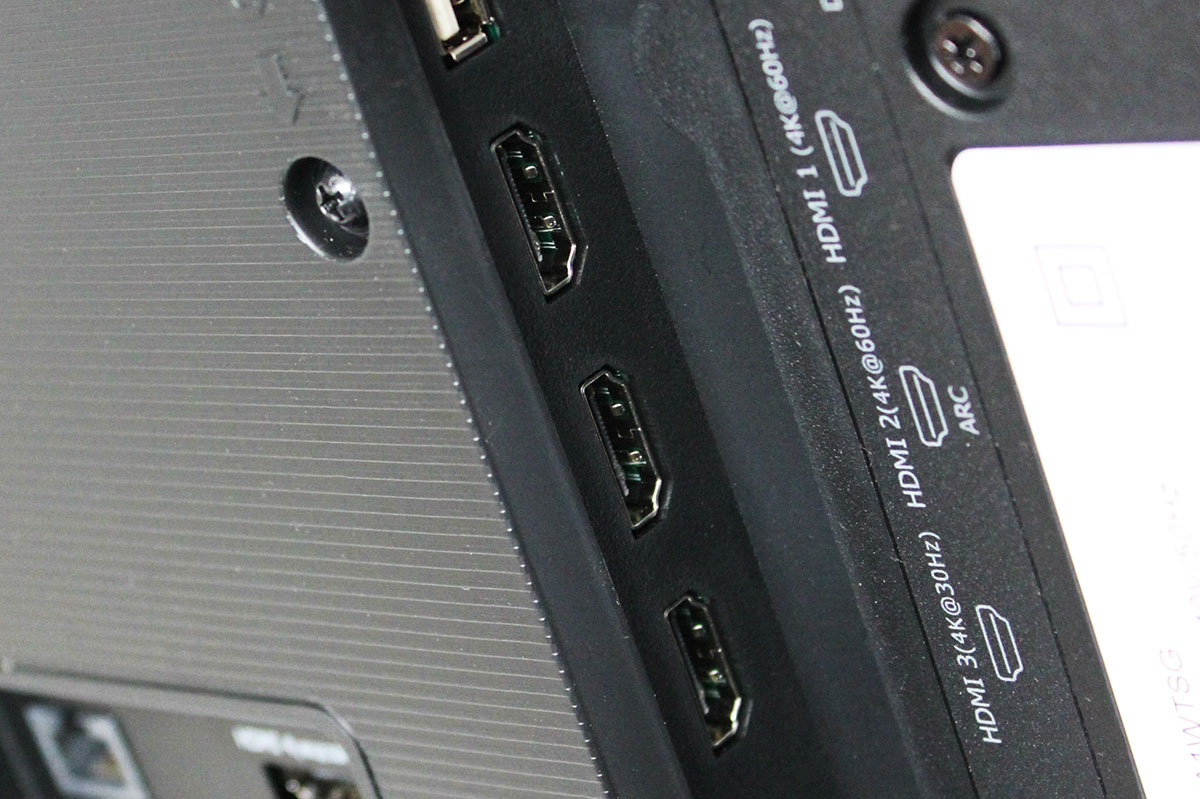

就算是同一部電視的 HDMI 端子,有些可以支援 4K/60Hz、有些則只支援 4K/30Hz,另外通常只有一組支援 ARC/eARC。

另外,就算同一款器材也有機會同時配備不同版本的 HDMI 或者 HDMI 具備不同功能。以電視為例,通常只有 1 組 HDMI 輸入會支援 ARC/eARC,連接的時候要留意;A/V 擴音機只有 1 組 HDMI 2.1,其他只是 2.0,也是常見的情況。

HDMI 已經是現時連接電視、擴音機、機頂盒、遊戲機等各種影音器材最主要的接線,不過隨著影像規格向 4K、8K 提升,器材的更新加上 HDMI 版本的變化,不少用家對 HDMI 連接都有一些使用上的問題,今次就同大家分享一下各種常見的 HDMI 知識和應用。

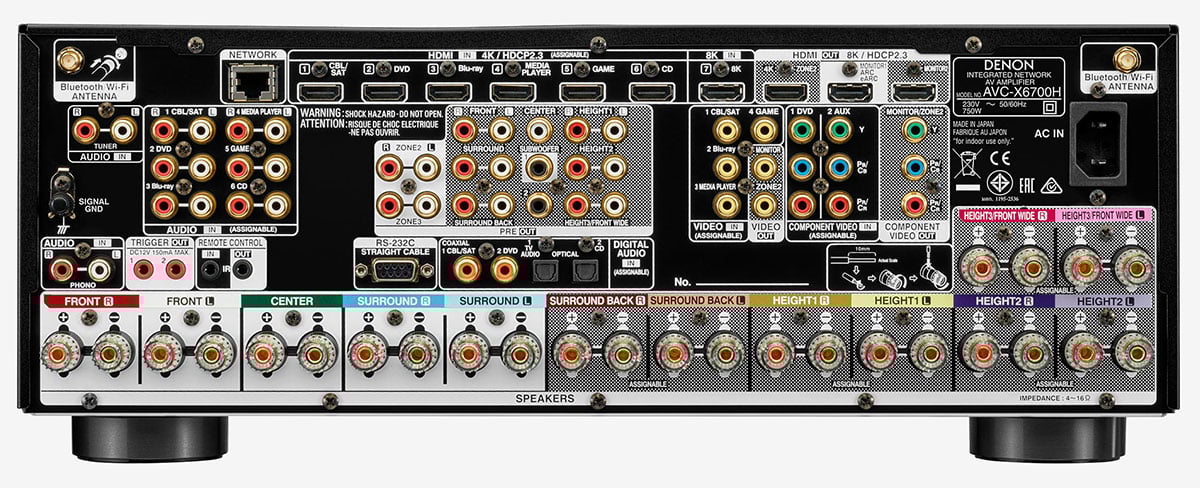

擴音機的情況也類似,就算是最新支援 8K 的機款,可能也只有一組 HDMI 支援 8K 輸入,其他仍是 4K。

Q6:

HDMI 線也有版本之分?4K、8K 需要特別的 HDMI 線材?

至於作為連接影音器材的 HDMI 線,早期其實沒有版本之分,因為無論是端子和接線,HDMI 的 19 個接點其實由 1.0 版開始沿用至今,並沒有增減,HDMI 線只需要駁通這 19 點的訊號就可以。不過連接投影機等器材,需要例如 3 米以上的長線材,就有機會遇到訊號損耗、干擾、丟失等情況,影響聲畫效果甚至無法傳送。

HDMI 已經是現時連接電視、擴音機、機頂盒、遊戲機等各種影音器材最主要的接線,不過隨著影像規格向 4K、8K 提升,器材的更新加上 HDMI 版本的變化,不少用家對 HDMI 連接都有一些使用上的問題,今次就同大家分享一下各種常見的 HDMI 知識和應用。
由 HDMI 1.0 開始已經採用 19 個接點設計,不過在頻寬和資料量大增的情況下,長線材以及高影像規格的傳輸都容易出現訊號損耗、受干擾等的情況,於是就發展出不同的 HDMI 速度認證以及光纖 HDMI 等設計。

其後隨著聲畫、尤其是畫面規格的提升,加入了 4K、8K、HDR、VRR 等的支援,對 HDMI 頻寬的要求也愈來愈高,由 HDMI 1.3、1.4 開始就引入了線材方面 Category 1/2-certified 的標準,到 HDMI 2.1 的 Category 3-certified(Ultra High Speed),確保可以完整傳送聲畫等訊號及支援全部功能。

HDMI 線材版本:

Standard HDMI:支援 1080i、720p 影像
High Speed HDMI:支援 1080p、4K/30Hz、3D、Deep Color
Premium HDMI:支援 4K/60Hz(4:2:2/10bit),頻寬為 18Gbps 以下的訊號。
Ultra High Speed HDMI:支援 4K/8K/10K HDR 的 120Hz 影像(4K 最高支援 240Hz),48Gbps 頻寬以下的訊號。

HDMI 已經是現時連接電視、擴音機、機頂盒、遊戲機等各種影音器材最主要的接線,不過隨著影像規格向 4K、8K 提升,器材的更新加上 HDMI 版本的變化,不少用家對 HDMI 連接都有一些使用上的問題,今次就同大家分享一下各種常見的 HDMI 知識和應用。

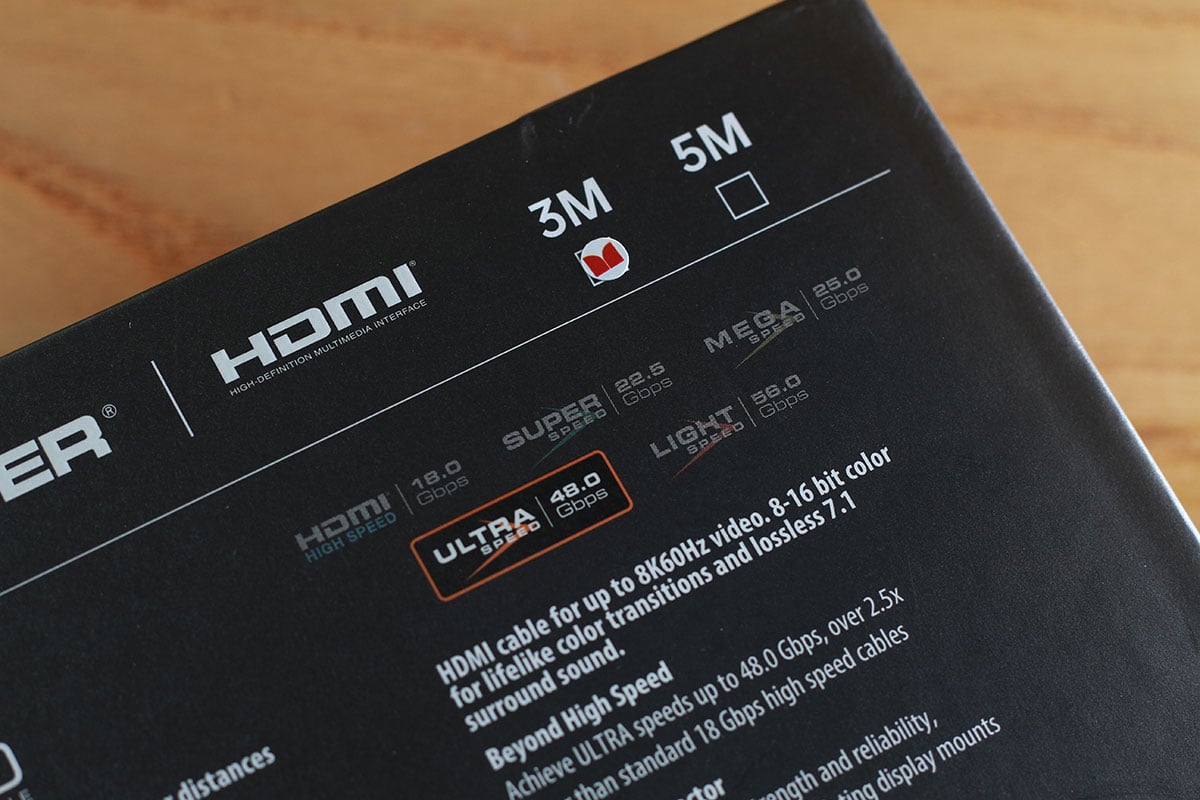

HDMI 也有一些不同的認證,以名廠 Monster 為例就分為 High Speed、Super Speed 等,當中 Ultra Speed 標準和常見的 Ultra High Speed 一樣為 48Gbps,而 Light Speed 更高達 56 Gbps。

Q7:

電視、Soundbar 等器材通常有幾多 HDMI 端子?HDMI 插頭不夠怎麼辦?

不同類的器材配備的 HDMI 數量有時並不一樣,通常是接收方(e.g. 電視、擴音機)有較多 HDMI 端子,以電視為例,通常是 3 至 4 組 HDMI 插頭。A/V 擴音機近年 HDMI 數量愈來愈多,通常有 4 至 8 組輸入、1 至 3 組輸出。傳送方(e.g. 機頂盒、Blu-ray 機)只有 1 至 2 組 HDMI。入門 Soundbar 通常只有 1 組支援 ARC 的 HDMI 端子,負責回傳輸出電視的聲效,較高階型號則有 1 至 4 組 HDMI 輸入,方便切換不同訊源。

HDMI 已經是現時連接電視、擴音機、機頂盒、遊戲機等各種影音器材最主要的接線,不過隨著影像規格向 4K、8K 提升,器材的更新加上 HDMI 版本的變化,不少用家對 HDMI 連接都有一些使用上的問題,今次就同大家分享一下各種常見的 HDMI 知識和應用。

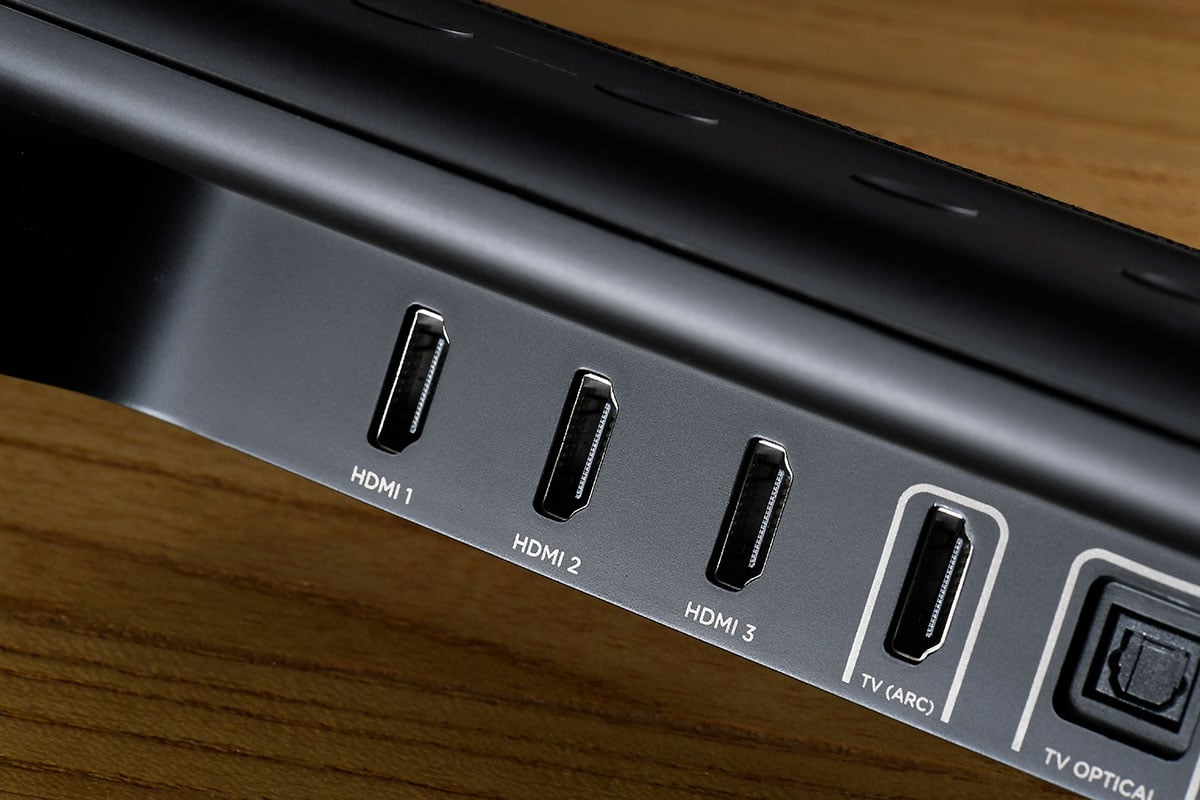

以較高階的 Polk Audio Magnifi 2 Soundbar 為例,就設有 3 入 1 出的 HDMI 端子,可以作為簡單的影音中樞使用。

如果要連接的周邊器材,例如機頂盒、遊戲機比較多,電視、投影機等的 HDMI 輸入不夠用的話,可以考慮通過 A/V 擴音機或者 HDMI 切換器來擴展連接。不過要留意,這些器材有自己支援的影音規格,尤其 HDMI 切換器,有時未必支援 4K/60p、部分不能同時傳送聲畫,要了解一下是否符合自己的要求。

HDMI 已經是現時連接電視、擴音機、機頂盒、遊戲機等各種影音器材最主要的接線,不過隨著影像規格向 4K、8K 提升,器材的更新加上 HDMI 版本的變化,不少用家對 HDMI 連接都有一些使用上的問題,今次就同大家分享一下各種常見的 HDMI 知識和應用。

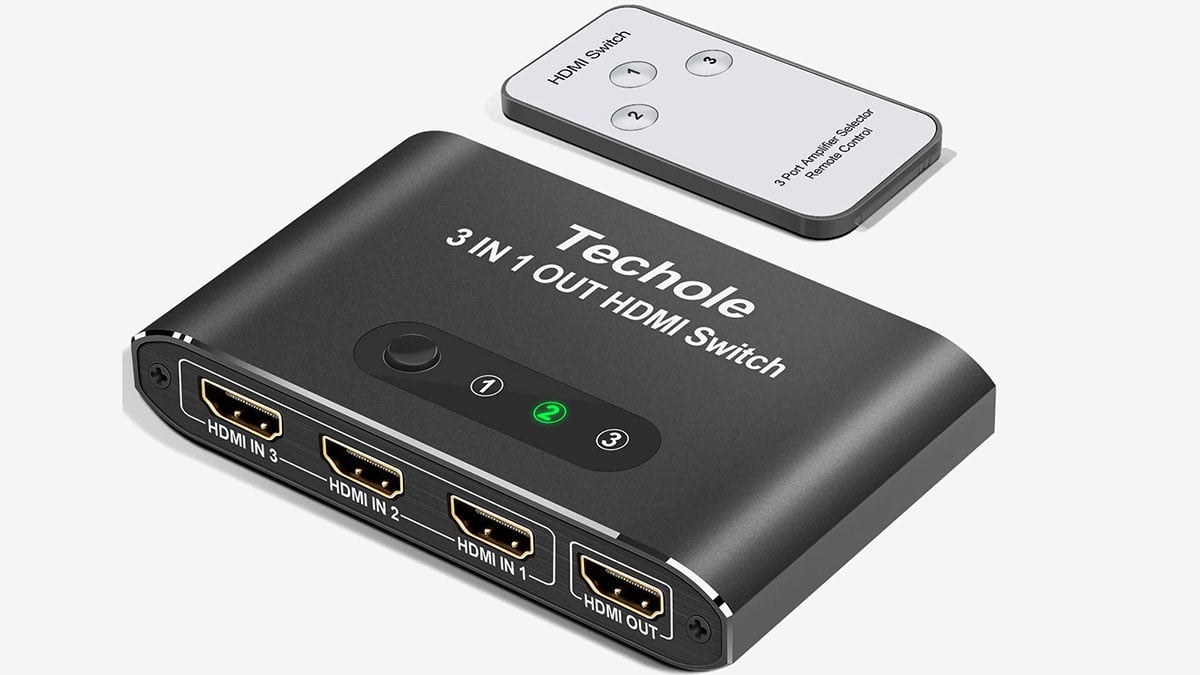

HDMI 切換器(Switch)是價錢較為相宜的 HDMI 擴展方案,部分配備遙控,切換訊源就更方便。不過要留意使用的 HDMI 版本和支援的影音規格是否符合自己要求。

Q8:

甚麼是光纖 HDMI?

普通 HDMI 線和普遍的訊號線一樣是採用銅等金屬作為物料,不過為了應付高速、高頻寬的訊號傳輸,尤其是減少長線材的訊號干擾和損耗,「光纖 HDMI」也是常見的設計。通過線材插頭內的光電訊號轉換裝置,將影音內容的電訊號轉換成光訊號來進行幾乎無損的傳送,然後在線材另一端的轉頭進行光電轉換,變回正常的電訊號。由於光訊號不受電磁和射頻的干擾,所以可以傳送更遠距離,更適合長線材,不過就要留意光纖 HDMI 通常有方向性,一邊要插去 Blu-ray 機、機頂盒等訊源,另一邊則是插到電視、擴音機等接收方。

HDMI 已經是現時連接電視、擴音機、機頂盒、遊戲機等各種影音器材最主要的接線,不過隨著影像規格向 4K、8K 提升,器材的更新加上 HDMI 版本的變化,不少用家對 HDMI 連接都有一些使用上的問題,今次就同大家分享一下各種常見的 HDMI 知識和應用。

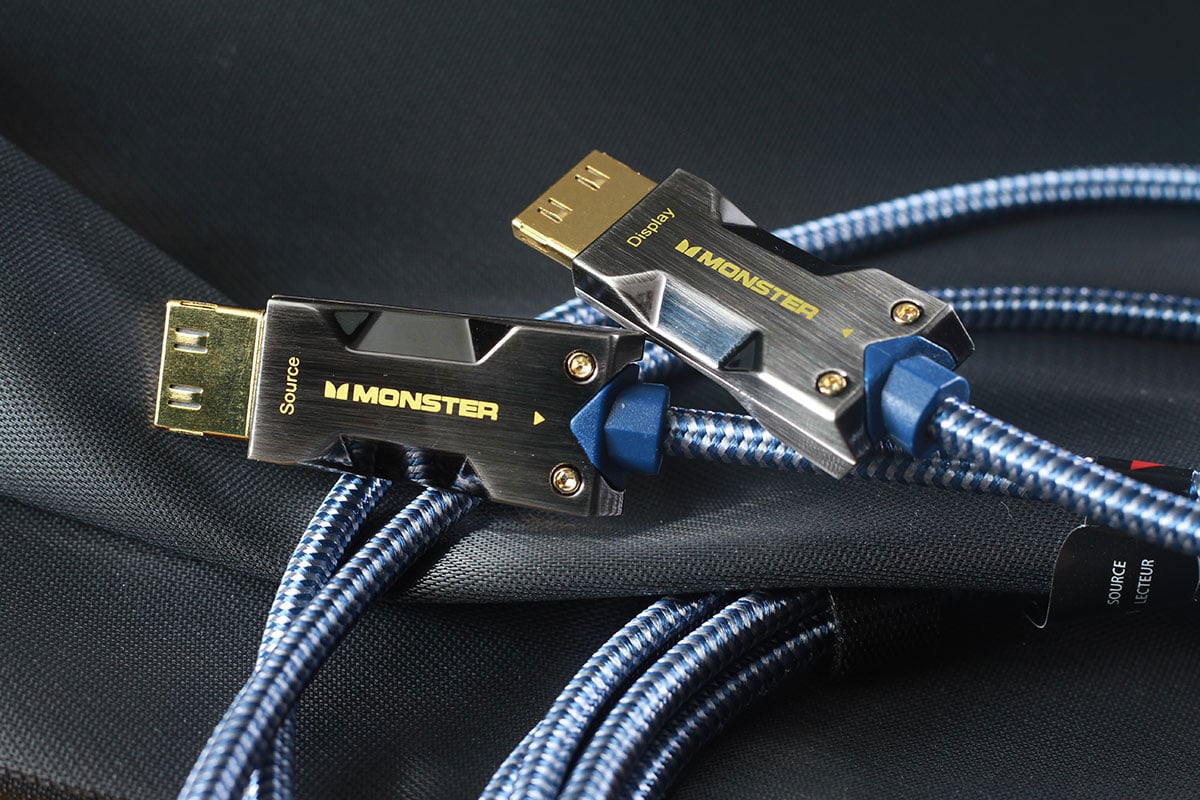

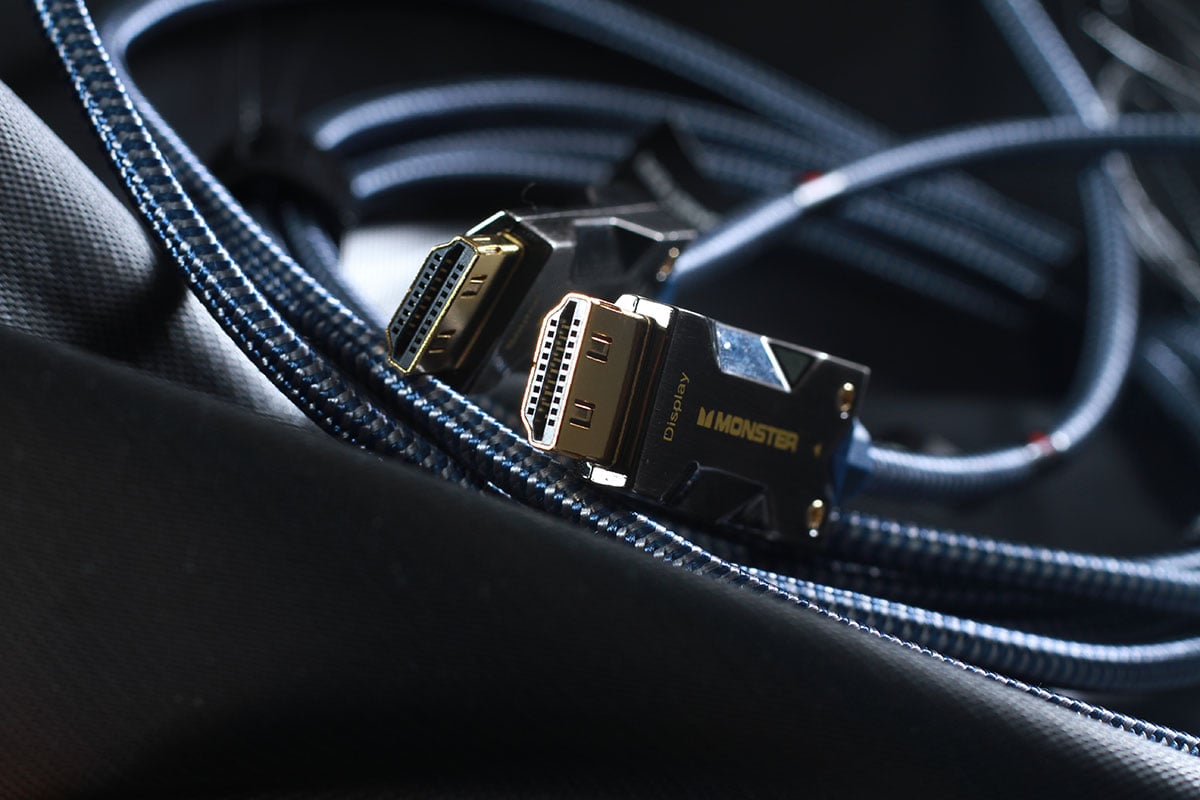

以 Monster 推出的「怪獸線」M3000 為例,就採用 2.1 版本,支援 8K/60Hz 解像度及 UHS 超高速 HDMI 認證,可以提供 3、5、10、15、20 米的長線選擇,插頭兩邊就有 Source 和 Display 之分,不能亂插。

Q9:

應該揀平定貴價 HDMI 線?

不少朋友都好奇,好多時睇片、打機的影像同聲音規格都好高,又 4K、HDR、又 Dolby Atmos,隨便買條 HDMI 線又是否用到?這其實要視乎應用的情況,較短的 HDMI 線通常較少遇到問題。不過也可能是「尚未」遇到問題,例如平時睇戲是 4K/24p 一切正常,當想試下打機用 4K/120p 畫面就出現窒格;平時睇串流 4K 畫面正常,之後買了 UHD Blu-ray 機睇 4K HDR 畫面出問題。對聲畫有要求的朋友,買有 High Speed、Ultra Hight Speed 認證的 HDMI 線,連接和速度通過測試,會比較有保障,而且通常有較佳的亮度、對比和色準效果;平價線未必不能用,甚至好多時都可以正常使用,不過就真係要試過先知了,反正成本也不高。
